Cast Угловой адаптер 90° JIC 1-5/16" арт. 202507.3
Угловой адаптер 90° JIC 1-5/16". Соединения под развальцовку 37° (JIC). Угловые адаптеры 90°
Артикул 202507.3 представляет собой угловой адаптер 90°, предназначенный для создания надежных герметичных гидравлических соединений в системах среднего и высокого давления. Этот фитинг от производителя CAST, входящий в универсальную серию, широко применяется в мобильной технике, промышленном оборудовании и гидравлических станках, где требуется компактное и надежное подключение шлангов и трубопроводов. Обеспечивает направление потока жидкости под прямым углом.

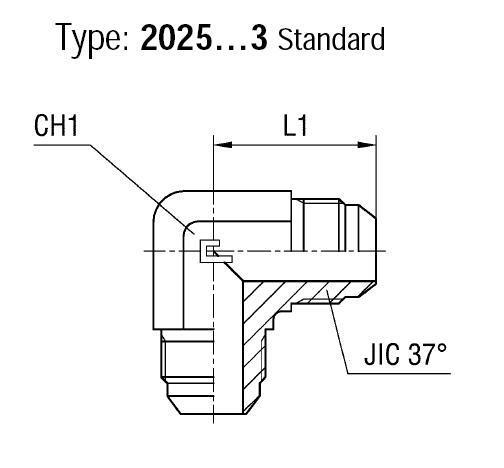

Конструктивно данный фитинг выполнен в виде углового адаптера 90° с резьбовым соединением JIC 1 5/16"-12 и присоединительным размером для трубы ?25 мм. Соответствует стандарту SAE J514 для трубных соединений с углом конусности 37°, гарантируя герметичность и виброустойчивость соединения. Размер под ключ (CH1) составляет 33 мм, а длина (L1) – 46 мм. Эффективно работает в сочетании со шлангами и фитингами, соответствующими данному стандарту, обеспечивая бесперебойную работу гидравлических систем.
Для обеспечения максимальной коррозионной стойкости и применения в агрессивных средах, данный фитинг может быть изготовлен из нержавеющей стали. Для заказа изделий из нержавеющей стали необходимо использовать префикс артикула 21... вместо стандартного 20.... Данный фитинг CAST гарантирует долговечность и надежность даже в сложных эксплуатационных условиях, являясь важным элементом любого гидравлического тракта.
-
Артикул202507.3
-
Диаметр трубы25 мм
-
Длина46 мм
-
ПроизводительCAST
-
Рабочее давление290 бар
-
Размер под ключ33 мм
-
РезьбаJIC 1 5/16"-12
-
Стандарт соединенияSAE J514 (37° конус)
