Cast Угловой адаптер 90° JIC 1-1/16" (Г-Ш) арт. 204006.3
Угловой адаптер 90° JIC 1-1/16" (Г-Ш). Соединения под развальцовку 37° (JIC). Угловые адаптеры 90°
Угловой адаптер CAST, артикул 204006.3, предназначен для создания надежного и компактного трубного соединения под углом 90° в гидравлических системах. Используется для изменения направления потока рабочей жидкости, в основном, в мобильной технике и стационарном оборудовании со стандартным давлением.

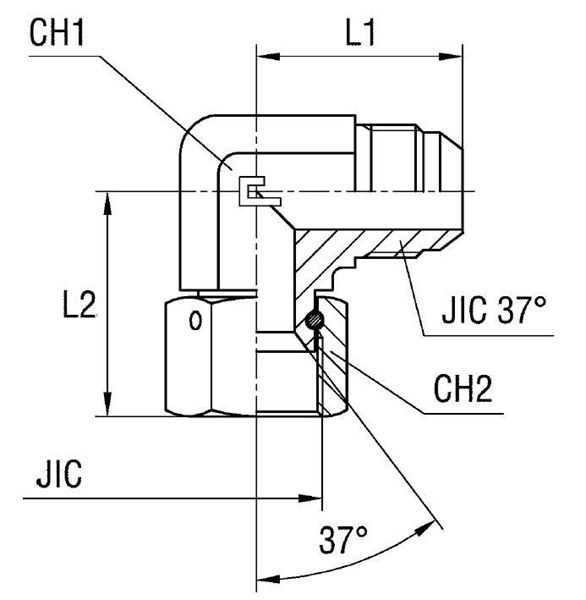

Конструкция представляет собой угловой фитинг с внутренней резьбой JIC 1-1/16" и штуцерным соединением, обеспечивающим герметичность и устойчивость к вибрациям. Соответствует стандарту SAE J514 (соединения 37°). Обеспечивает совместимость с трубными соединениями, выполненными по данному стандарту.
Адаптер поставляется без дополнительных уплотнительных элементов. Материал – сталь. Для заказа версии из нержавеющей стали AISI 316 необходимо изменить префикс артикула с 20 на 21. Рекомендуется для гидравлических систем, требующих повышенной коррозионной стойкости. Данный фитинг CAST доступен только в плановых заказах.
-
Диаметр трубы18-20 мм, 34 мм
-
Длина42 мм, 44,2 мм
-
Рабочее давление350 бар
-
Размер под ключ27 мм, 32 мм
-
Резьба1 1/16-12
-
Стандарт соединенияСоединения 37° SAE J514
