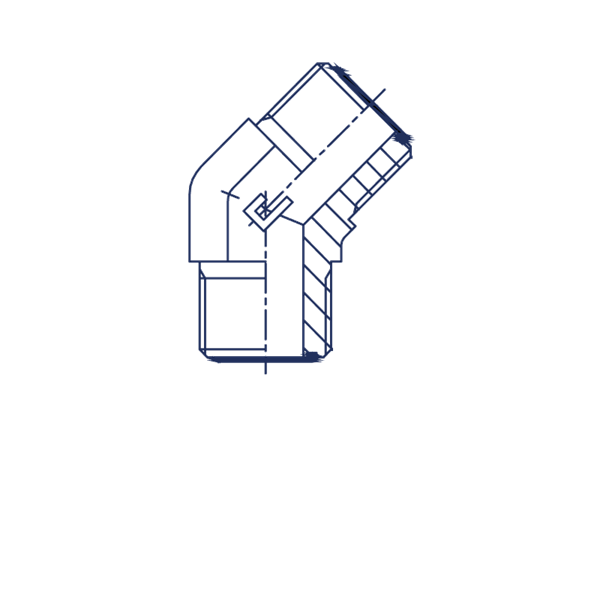

Cast Угловой адаптер 45° ORFS 13/16" арт. 404403
Угловой адаптер 45° ORFS 13/16". Соединения с торцевым уплотнением (ORFS). Угловые адаптеры 45°
Угловой адаптер 45° ORFS 13/16", артикул 404403, производства CAST. Данный фитинг предназначен для создания надежного и герметичного углового соединения гидравлических линий под углом 45 градусов. Универсальная серия фитингов CAST обеспечивает широкие возможности применения в системах гидравлики среднего и высокого давления, включая гидравлические системы мобильной техники, промышленного оборудования и станков. Может использоваться для подключения линий смазки, гидравлических масел и других рабочих жидкостей.
Конструктивно адаптер представляет собой угловой фитинг типа ORFS (O-Ring Face Seal), обеспечивающий герметичность соединения за счет уплотнительного кольца, расположенного на плоской поверхности торца. Это минимизирует риск утечек и упрощает монтаж по сравнению с резьбовыми соединениями DIN. Совместим со стандартными трубными соединениями SAE-J1453, использующими конусность для надежной фиксации.
Для заказа доступны версии из различных материалов. Стандартное исполнение изготавливается из углеродистой стали. Для применений, требующих повышенной коррозионной стойкости, доступен вариант из нержавеющей стали AISI 316. Для заказа фитинга из нержавеющей стали необходимо изменить префикс артикула с 40... на 41.... Комплект поставки может включать соответствующие уплотнительные элементы.
-
Диаметр трубы12 мм / 1/2"
-
ПроизводительCAST
-
Рабочее давление630 бар
-
Размер под ключ19 мм
-
Резьба13/16-16
-
Стандарт соединенияSAE-J1453
-
Тип соединенияORFS 45°
