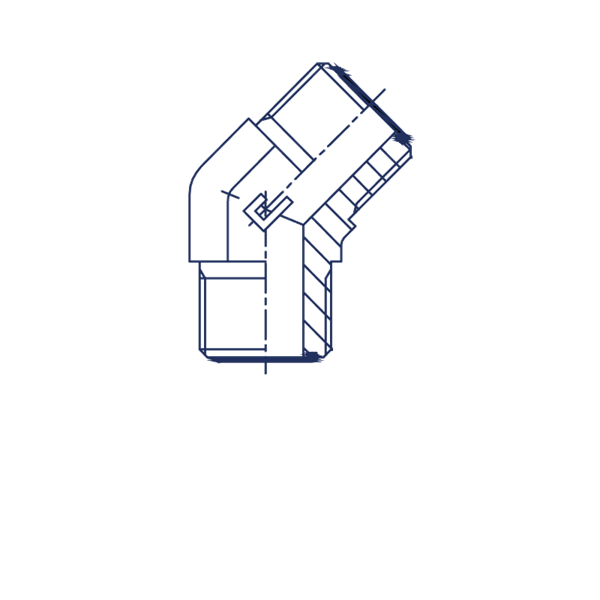

Cast Угловой адаптер 45° ORFS 1-3/16" арт. 404405
Угловой адаптер 45° ORFS 1-3/16". Соединения с торцевым уплотнением (ORFS). Угловые адаптеры 45°
Угловой фитинг 45°, артикул 404405, производства CAST, предназначен для создания надежных и герметичных соединений в гидравлических системах высокого давления. Используется для компактного подключения трубопроводов под углом 45°, обеспечивая эффективное распределение потоков в условиях ограниченного пространства. Применяется в мобильной гидравлике, промышленном оборудовании и системах смазки, где требуется повышенная прочность и долговечность.
Данный фитинг CAST разработан в соответствии со стандартом SAE-J1453 для соединений типа ORFS (O-Ring Face Seal). Конструкция обеспечивает надежную герметизацию благодаря уплотнительному кольцу, расположенному на торцевой поверхности. Это исключает необходимость применения конусных резьб и гарантирует соединение, устойчивое к вибрациям и механическим нагрузкам.
Стандартное исполнение изготовлено из углеродистой стали с гальваническим покрытием. Для применения в агрессивных средах и обеспечения повышенной коррозионной стойкости доступна версия из нержавеющей стали AISI 316. Для заказа данной модификации необходимо изменить префикс артикула с "40" на "41" (например, 414405). Уплотнительные кольца и другие компоненты приобретаются отдельно.
-
Диаметр трубы18-20 мм, 3/4"
-
Длина26 мм
-
Рабочее давление420 бар
-
Размер под ключ30 мм
-
Резьба1 3/16"-12 UNS
-
СерияУниверсальная
-
Стандарт соединенияORFS, SAE-J1453
