Угловая крестовина 90° BSP 1/2" (Г) от Cast
Угловая крестовина 90° BSP 1/2" (Г). Соединения с уплотнением по конусу 60° (BSP). Угловой фитинг 90° BSP с накидной гайкой
Данный гидравлический фитинг, артикул 308004, представляет собой угловую крестовину с отводом 90°, предназначенную для разветвления и изменения направления потока рабочей жидкости в гидравлических магистралях. Основное назначение — создание компактного и герметичного четырехстороннего подключения. Произведенный CAST, фитинг относится к универсальной серии и применяется в широком спектре оборудования: от станочных комплексов и промышленных линий до тяжелой мобильной техники, работающей под умеренно высоким давлением.

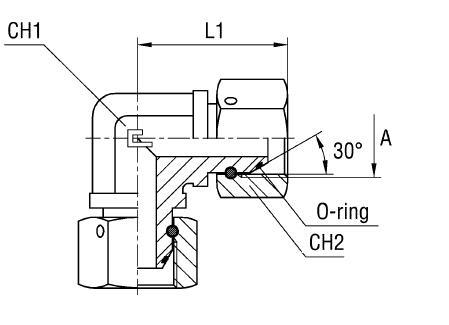

Конструкция фитинга предусматривает надежное резьбовое соединение BSP (G 1/2"), стандартизированное по BS-5200 с конусностью 60°. Высокопрочная сталь обеспечивает устойчивость к динамическим и вибрационным нагрузкам. При монтаже рекомендуется использовать соответствующее трубное соединение для достижения заявленной герметичности. Установка фитинга требует применения двух ключей размерами 22 мм (CH1) и 27 мм (CH2) для правильной затяжки и позиционирования.
- Рабочее давление (WP): 350 бар
- Номинальный размер резьбы: 1/2" BSP (ISO 228-1)
- Стандарт конусного соединения: BS-5200 (60°)
- Размеры под ключ (CH1 / CH2): 22 мм / 27 мм
Стандартное исполнение выполнено из оцинкованной стали. Для эксплуатации в условиях повышенной влажности, воздействия агрессивных химических сред или при строгих санитарных требованиях, доступно исполнение из высококачественной нержавеющей стали AISI 316. Для заказа коррозионностойкого варианта необходимо изменить префикс артикула с "30" на "31" (например, 318004). Данный компонент поставляется без дополнительных уплотнительных элементов или наконечников.
