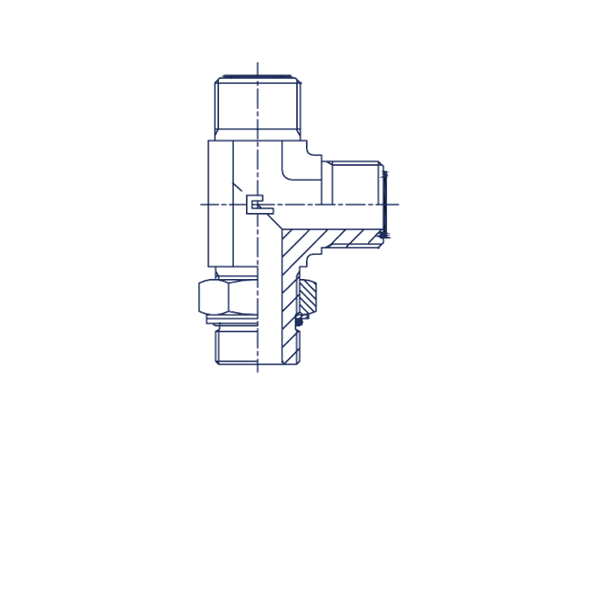

Cast Удлиненный угловой тройник ORFS 1-3/16"(Г)-BSP 3/4"(Ш) арт. 405705
Удлиненный угловой тройник ORFS 1-3/16"(Г)-BSP 3/4"(Ш). Соединения с торцевым уплотнением (ORFS). Угловой ввертной адаптер 90° BSP с уплотнением O-Ring
Представляем удлиненный угловой тройник ORFS артикул 405705 от ведущего производителя CAST. Данный фитинг CAST разработан для создания герметичных и компактных подключений в гидравлических системах. Он идеально подходит для использования в мобильной технике, станках, а также в системах смазки и топливоподачах, работающих при стандартном и низком давлении.
Данный элемент является полым угловым фитингом, обеспечивающим надежное трубное соединение под углом 90°. Он соответствует стандарту SAE-J1453, гарантируя совместимость и надежность в эксплуатации. Соединение предназначено для обеспечения оптимальной геометрии трубопровода в условиях ограниченного пространства, позволяя эффективно интегрировать гидравлические линии.
Стандартное исполнение тройника изготовлено из высококачественной стали. Для заказа изделия из нержавеющей стали AISI 316, обладающего повышенной коррозионной стойкостью и предназначенного для агрессивных сред, необходимо заменить первые две цифры артикула с "40" на "41". В комплект поставки могут входить уплотнительные кольца и фитинги/наконечники для полного монтажа.
-
Артикул405705
-
Диаметр трубы18-20 мм, 3/4 дюйма
-
Длина37.5 мм, 51.5 мм
-
ПроизводительCAST
-
Рабочее давление250 бар
-
Размер под ключ30 мм, 36 мм
-
Резьба BSP3/4 (наружная)
-
Резьба ORFS1 3/16-12 (внутренняя)
-
СерияУниверсальная
-
Стандарт соединенияСоединения 90° SAE-J1453
Документация
 | Технический паспорт CAST — Удлиненный угловой тройник ORFS 1-3/16"(Г)-BSP 3/4"(Ш) арт. 405705 |
