Удлиненный тройник-переходник ORFS 9/16"(Г)-UNF 7/16"(Г) от Cast

Удлиненный тройник-переходник ORFS 9/16"(Г)-UNF 7/16"(Г). Соединения с торцевым уплотнением (ORFS). Угловой ввертной адаптер 90° UNF (ORB)

Артикул 405901 — это удлиненный тройник-переходник ORFS от производителя CAST, предназначенный для создания герметичных и компактных разветвленных гидравлических соединений. Данный фитинг обеспечивает надежное подключение в системах с рабочим давлением до 420 бар, что делает его оптимальным решением для мобильной техники, промышленного оборудования, а также в станочных системах, где требуется высокое давление и компактность монтажа.

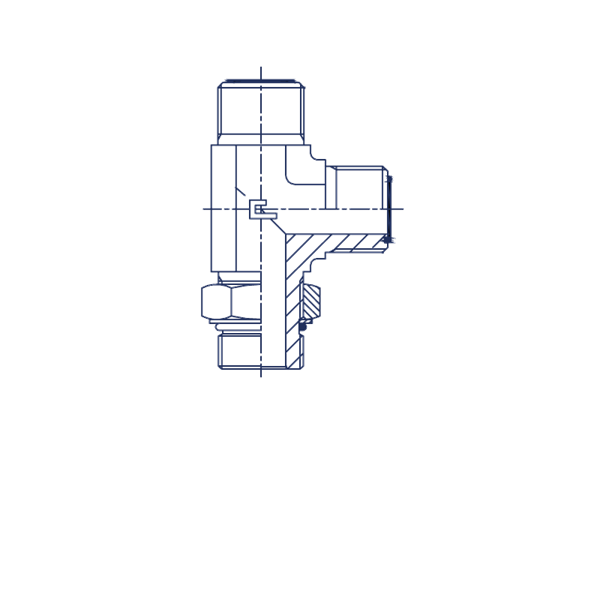

Конструктивно фитинг представляет собой тройник с двумя внешними резьбами: ORFS 9/16"-18 и UNF 7/16"-20, и одной внутренней резьбой. Соответствует стандарту SAE-J1453 для соединений под углом 90°. Такая конфигурация обеспечивает надежное трубное соединение 6 мм (1/4") и исключает утечки за счет уплотнения по торцу, что характерно для фитингов CAST ORFS.

• Артикул: 405901
• Бренд: CAST
• Рабочее давление (WP): 420 бар
• Резьба ORFS: 9/16"-18
• Резьба UNF: 7/16"-20
• Диаметр трубы D1: 6 мм
• Диаметр трубы W: 1/4"
• Размер под ключ (CH1, CH2): 14 мм
• Длина L1: 21,5 мм
• Длина L2: 32,5 мм
• Стандарт трубного соединения: SAE-J1453

Стандартно фитинг изготавливается из стали. Для обеспечения коррозионной стойкости и эксплуатации в агрессивных средах доступно исполнение из нержавеющей стали AISI 316. Для заказа версии из нержавеющей стали необходимо заменить первые две цифры артикула с "40" на "41". В комплект поставки могут входить уплотнительные шайбы, обеспечивающие максимально надежное соединение при монтаже.
