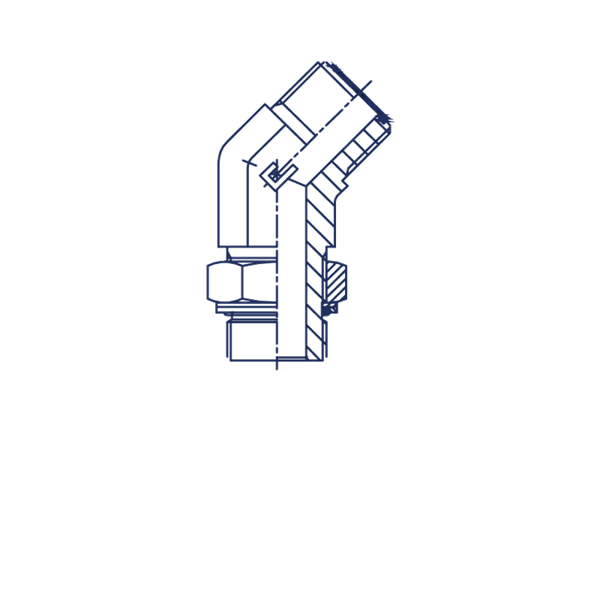

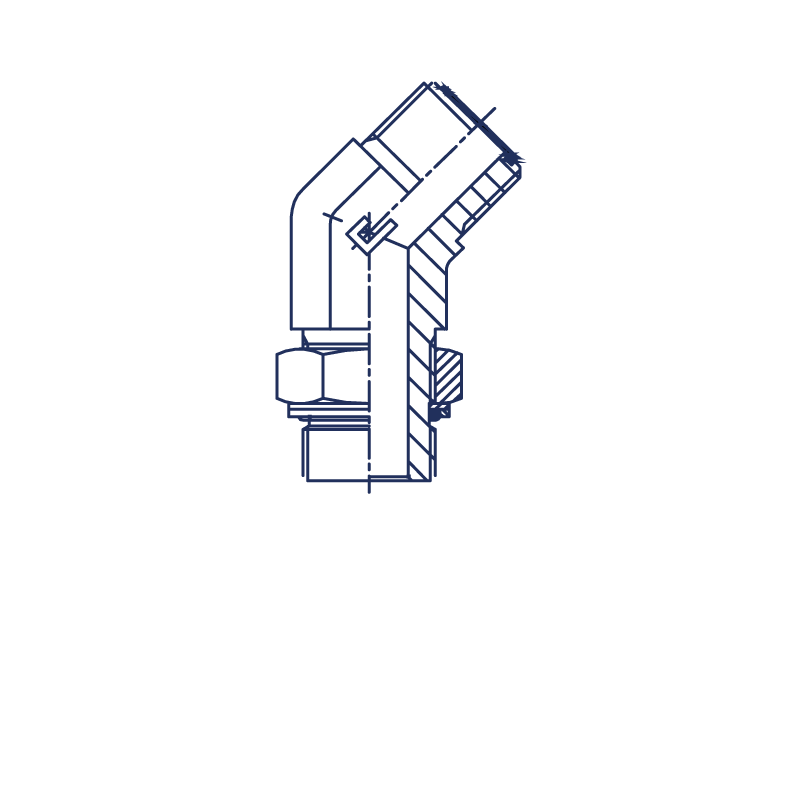

Удлиненный переходник 45° ORFS 1-3/16"(Г)-UNF 11/16"(Г) от Cast
Удлиненный переходник 45° ORFS 1-3/16"(Г)-UNF 11/16"(Г). Соединения с торцевым уплотнением (ORFS). Угловой ввертной адаптер 45° UNF (ORB)
Артикул 405605 от CAST (серия Универсальная) представляет собой высоконадежный удлиненный переходник с углом 45 градусов, предназначенный для создания герметичных трубных соединений. Данный фитинг CAST обеспечивает компактное и надежное подключение в гидравлических системах. Основное назначение — эффективная передача рабочих сред под давлением, широко используется в мобильной технике, станках и промышленных гидравлических установках.
Конструкция данного переходника включает угловой элемент 45°, обеспечивающий оптимальную прокладку трубопроводов в условиях ограниченного пространства. Соединение соответствует стандарту SAE-J1453, гарантируя совместимость с трубными соединениями ORFS и UNF. Это обеспечивает высокую надежность и герметичность даже при динамических нагрузках. Элемент рассчитан на работу с трубными диаметрами 18-20 мм и 3/4 дюйма.
- Рабочее давление (WP): 420 бар
- Резьба ORFS: 1 3/16-12 (внутренняя)
- Резьба UNF (W): 11/16-12 (внутренняя)
- Диаметр трубы D1: 18-20 мм
- Диаметр трубы W: 3/4 дюйма
- Размер под ключ CH1: 30 мм
- Размер под ключ CH2: 32 мм
- Длина L1: 26 мм
- Длина L2: 50 мм
- Стандарт трубное соединение: Соединения 90° SAE-J1453
Стандартное исполнение данной детали выполнено из высокопрочной стали. Для использования в агрессивных средах или условиях повышенной коррозионной стойкости доступна модификация из нержавеющей стали. Для заказа изделия из нержавеющей стали необходимо заменить первые две цифры артикула с 40 на 41, например, 415605. Уплотнительные элементы и другие комплектующие поставляются отдельно, соответствуя требованиям спецификации.
