Тройник редукционный DL22-15-22 (корпус) от Cast

Тройник редукционный DL22-15-22 (корпус). Соединения с врезным кольцом (DIN 2353). Т-адаптер (серия PRT)

Тройник редукционный (T-образный фитинг CAST) с артикулом 104533.1 представляет собой ключевой компонент для создания герметичных ответвлений в гидравлических линиях с необходимостью изменения номинального диаметра. Данный элемент относится к легкой серии (L) и рассчитан на эксплуатацию в системах низкого и стандартного давления. Основное назначение – эффективная интеграция в стационарные промышленные установки, стенды высокого давления, а также гидравлические контуры мобильной спецтехники и систем смазки.

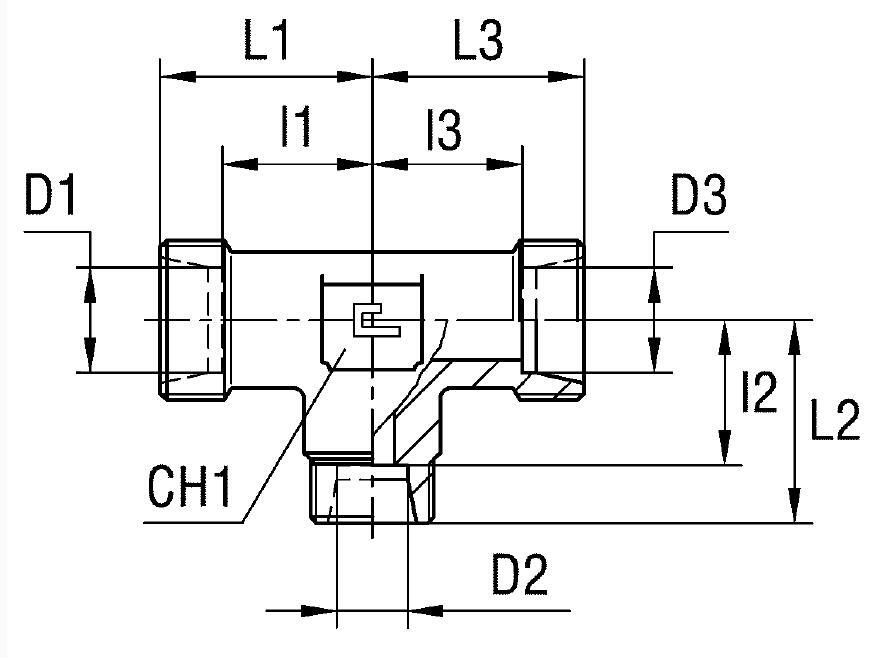

Конструктивно изделие является цельнометаллическим корпусом для разветвления линий с диаметрами 22-15-22 мм. Соединение соответствует международному стандарту DIN 2353 (ISO 8434-1), обеспечивая высоконадежное 24° конусное трубное соединение. Фитинг спроектирован для обеспечения максимальной устойчивости к осевым нагрузкам, вибрациям и пульсациям потока при условии корректного монтажа с использованием соответствующих врезных колец и накидных гаек (не входят в комплект поставки).

• Рабочее давление (WP): 250 бар
• Номинальные диаметры (D1/D2/D3): 22-15-22 мм
• Серия соединения: L (Легкая)
• Стандарт присоединения: 24° DIN 2353
• Размер под ключ (CH1): 27 мм

Стандартное исполнение (префикс 10....) изготовлено из высокопрочной стали с антикоррозионным покрытием. Для эксплуатации в агрессивных средах или условиях повышенной влажности доступен заказ в исполнении из нержавеющей стали AISI 316 (замена префикса 10 на 11....). При необходимости комбинированного исполнения (корпус AISI 316, гайка AISI 304), следует использовать префикс 14..... Обратите внимание, что для создания готового к эксплуатации соединения необходим дополнительный заказ уплотнительных шайб, врезных колец и накидных гаек соответствующих типоразмеров. Позиция доступна к заказу по индивидуальному запросу.
