Тройник под кольцо DS30 M42x2 (корпус), артикул 103922.1 от Cast
Тройник под кольцо DS30 M42x2 (корпус). Соединения с врезным кольцом (DIN 2353). Т-адаптеры DIN 2353
Данное трубное соединение типа тройник (артикул 103922.1) разработано для создания герметичных ответвлений в высоконагруженных гидравлических магистралях. Представляет собой основной корпус фитинга CAST тяжелой серии (S), предназначенный для обеспечения трехстороннего потока рабочей среды. Основное назначение – создание надежных, разборных соединений, устойчивых к вибрационным и импульсным нагрузкам. Применяется в гидросистемах высокого давления (до 420 бар), характерных для тяжелой строительной техники, промышленных станков и специализированного оборудования.
Конструкция фитинга соответствует международному стандарту 24° конуса (DIN 2353 / ISO 8434-1), что гарантирует полную совместимость с элементами аналогичного стандарта и высокую герметичность. Тройник является корпусом для установки врезных колец и накидных гаек, предназначенных для труб внешним диаметром D1=30 мм. Точные геометрические размеры обеспечивают оптимальную маршрутизацию трубопроводов в условиях ограниченного монтажного пространства.
- Рабочее давление (WP): 420 бар (Серия S)
- Номинальный диаметр трубы (D1): 30 мм
- Резьба под накидную гайку: M42x2

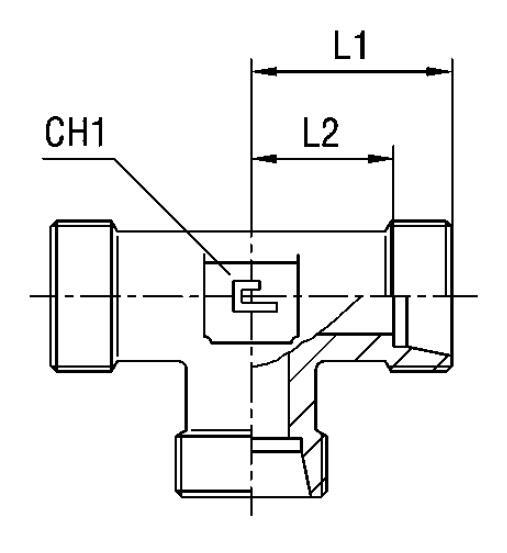

- Размер под ключ (CH1/CH2): 41 мм / 50 мм
- Стандарт: Соединения 24° DIN 2353
Стандартное исполнение выполнено из углеродистой стали с антикоррозионным покрытием. Для эксплуатации в агрессивных средах или при высоких требованиях к коррозионной стойкости (например, морские установки) доступен вариант исполнения из нержавеющей стали AISI 316. Для заказа нержавеющей версии необходимо использовать префикс артикула 61... вместо стандартного 60... Данный элемент поставляется как корпус (body) без уплотнительных колец и гаек, которые заказываются отдельно.
