Тройник под кольцо DS20 M30x2 в сборе от Cast
Тройник под кольцо DS20 M30x2 в сборе. Соединения с врезным кольцом (DIN 2353). Т-адаптеры DIN 2353
Трехходовое соединение (Тройник) с артикулом 103920 от производителя CAST (Серия S — Heavy Series) предназначено для создания герметичных ответвлений или объединения потоков в гидравлических системах высокого и сверхвысокого давления. Данный фитинг CAST обеспечивает компактное подключение стальных труб диаметром 20 мм и рассчитан на эксплуатацию при номинальном рабочем давлении до 420 бар. Основные области применения включают тяжелое машиностроение, стационарные промышленные прессы, а также гидравлические линии строительной и горнодобывающей мобильной техники.
Конструктивно фитинг представляет собой Т-образный корпус, готовый к монтажу. Изделие разработано в соответствии с европейским стандартом DIN 2353, гарантируя надежное трубное соединение с углом конуса 24°. Такое исполнение минимизирует риски утечек даже при значительных вибрационных и пульсационных нагрузках. Соединение в сборе включает корпус тройника, обжимные кольца и накидные гайки для немедленного использования.
- Рабочее давление (WP): 420 бар
- Диаметр трубы M1/D1: 20 мм
- Серия: S (Тяжелая)
- Стандарт трубного соединения: Соединения 24° DIN 2353

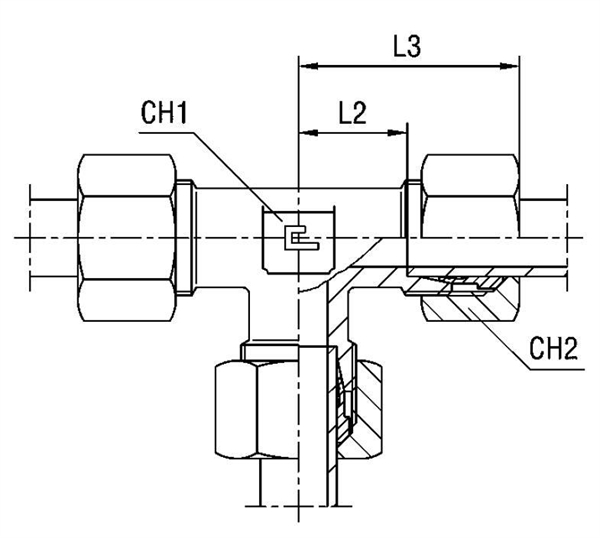

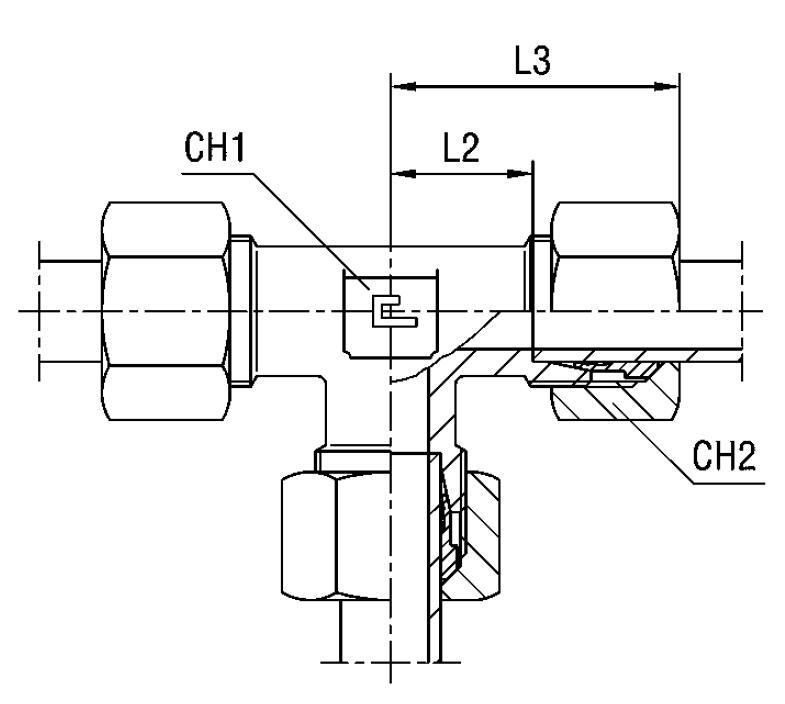

- Размер под ключ CH1 (сторона тройника): 27 мм
- Размер под ключ CH2 (центральный отвод): 36 мм
- Общая длина L3: 48 мм
Стандартное исполнение выполнено из высокопрочной углеродистой стали с антикоррозионным цинковым покрытием. Для эксплуатации в условиях повышенной влажности, химически агрессивных сред или для обеспечения максимальной коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. При заказе нержавеющего исполнения используйте префикс артикула 61... вместо стандартного 60... (например, 61103920).
