Тройник под кольцо DLL06 M10x1 в сборе от Cast
Тройник под кольцо DLL06 M10x1 в сборе. Соединения с врезным кольцом (DIN 2353). Т-адаптеры DIN 2353
Тройниковый фитинг CAST (артикул 103902) серии LL (Light Duty) предназначен для создания надежного и компактного ответвления в низконапорных гидравлических системах. Основное назначение – герметичное подключение трех линий, обеспечивая эффективное распределение потока. Благодаря рабочему давлению до 100 бар, данный фитинг оптимален для систем смазки, пневматики, топливных линий, а также широко применяется в станочном оборудовании и контрольно-измерительных приборах, где используется трубный контур O.D. 6 мм.
Конструктивно данный узел представляет собой прямолинейный тройник, обеспечивающий прочное и герметичное трубное соединение. Изделие полностью соответствует жестким требованиям стандарта DIN 2353 (ISO 8434-1), применяемого для соединений с конусом 24°. Сборочный принцип подразумевает использование врезного кольца для надежного обжима трубы, гарантируя высокую степень герметичности даже при минимальном моменте затяжки, что критично для систем низкого давления.
- Рабочее давление (WP): 100 бар
- Диаметр подключаемой трубы (D1): 6 мм
- Резьба подключения: M10x1
- Стандарт конуса: 24° (DIN 2353)
- Серия: LL (Light Duty)

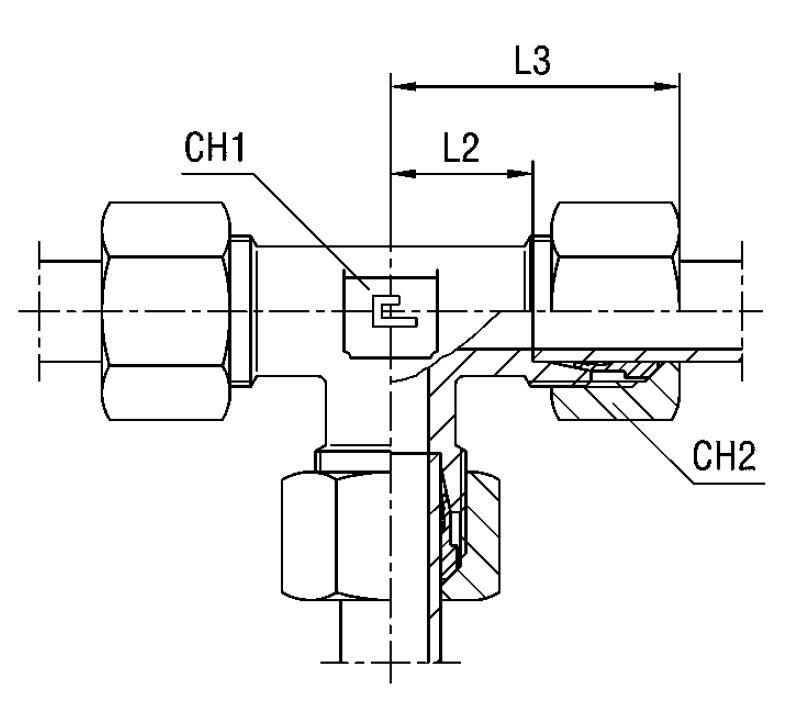

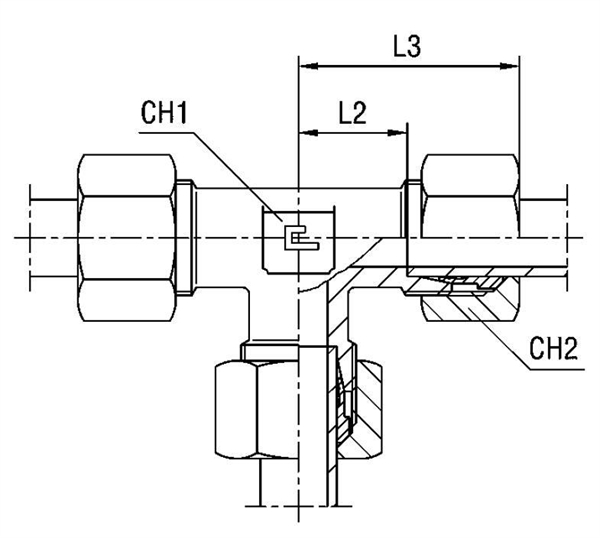

- Размер под ключ CH2 / CH1: 12 / 9 мм
Стандартное исполнение фитинга поставляется в сборе, готовым к монтажу, и изготовлено из оцинкованной стали. Для применения в условиях повышенной влажности, контакта с агрессивными средами или морской водой, доступна опция из нержавеющей стали AISI 316, обеспечивающая высокую коррозионную стойкость. При заказе нержавеющей версии необходимо использовать соответствующий префикс артикула – 61... вместо стандартного 60....
