Тройник под кольцо DL22 M30x2 в сборе, артикул 103910 от Cast
Тройник под кольцо DL22 M30x2 в сборе. Соединения с врезным кольцом (DIN 2353). Т-адаптеры DIN 2353
Данный тройник (артикул 103910), разработанный производителем CAST, представляет собой ответвляющий элемент легкой серии (L) для гидравлических систем. Изделие предназначено для создания компактного и герметичного соединения трех труб диаметром 22 мм под углом 90 градусов. Благодаря рабочему давлению 250 бар, фитинг оптимально подходит для применения в машиностроении, стационарных промышленных установках и в производстве мобильной гидравлики, где требуется стандартное давление и высокая надежность соединения.
Конструктивно этот трубный фитинг выполнен как Т-образный адаптер с метрической резьбой M30x2 и полностью соответствует международному стандарту DIN 2353 (ISO 8434-1). Он обеспечивает надежное и виброустойчивое соединение благодаря использованию 24° конуса. Фитинг поставляется в сборе, включая корпус, накидные гайки и врезные кольца (DL), что гарантирует быстрый и точный монтаж на месте эксплуатации.
- Рабочее давление (WP): 250 бар
- Номинальный диаметр трубы (D1): 22 мм
- Серия давления: L (Легкая)
- Стандарт конусности: 24° DIN 2353
- Метрическая резьба: M30x2

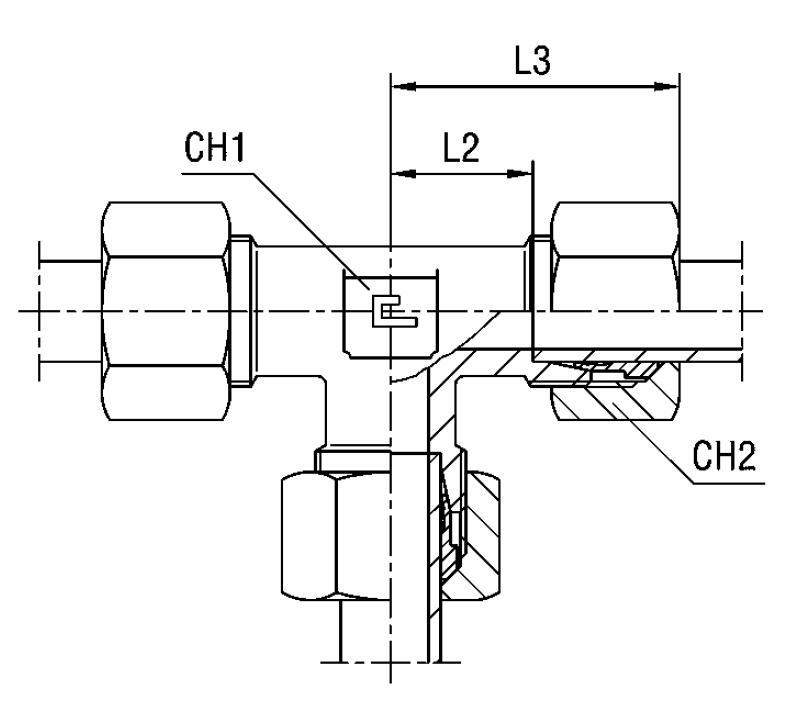

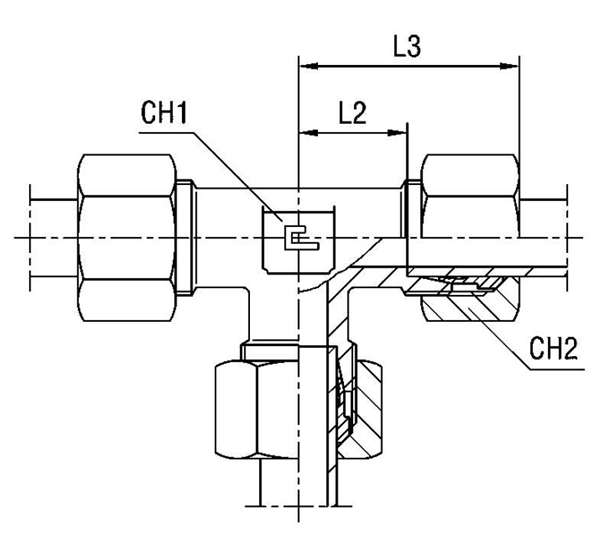

- Размер под ключ (CH1 / CH2): 27 мм / 36 мм
Стандартное исполнение выполнено из высокопрочной стали с защитным покрытием от коррозии. Для обеспечения максимальной коррозионной стойкости и возможности работы с агрессивными средами, доступна версия из нержавеющей стали AISI 316. При оформлении заказа на нержавеющую версию необходимо использовать специальный префикс артикула 61... (например, 61.103910) вместо стандартного префикса 60...., обеспечивая таким образом долговечное и герметичное соединение в сложных условиях.
