Cast Тройник под кольцо DL22 M30x2 (корпус), артикул 103910.1
Тройник под кольцо DL22 M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Т-адаптеры DIN 2353
Тройник под кольцо, артикул 103910.1, предназначен для создания разветвленных трубных соединений в гидравлических системах. Произведен компанией CAST, серия L, и используется в системах со стандартным давлением, включая смазочные и топливные магистрали в станках и мобильной технике.
Конструкция тройника обеспечивает надежное и герметичное соединение благодаря исполнению под врезное кольцо, соответствующему стандарту DIN 2353. Обеспечивает совместимость с широким спектром гидравлических труб с конусностью 24°. Конструкция фитинга CAST позволяет осуществлять быстрый и надежный монтаж.
Комплектация включает только корпус тройника. Для заказа версии из нержавеющей стали (AISI 316) необходимо заменить префикс артикула с 60... на 61.... Нержавеющая сталь обеспечивает повышенную коррозионную стойкость и позволяет использовать данный фитинг CAST в агрессивных средах.
-
Диаметр трубы22 мм
-

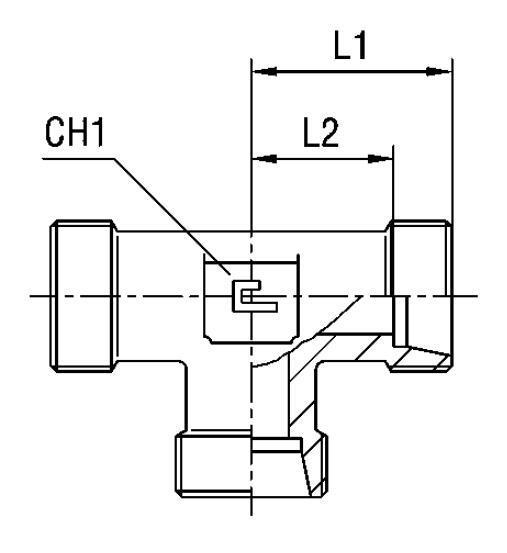

Длина27,5 мм, 35 мм, 44 мм
-
Рабочее давление250 бар
-
Размер под ключ27 мм, 36 мм
-
СерияL
-
Стандарт соединенияСоединения 24° DIN 2353
