Тройник под кольцо DL15 M22x1.5 в сборе, артикул 103908 от Cast
Тройник под кольцо DL15 M22x1.5 в сборе. Соединения с врезным кольцом (DIN 2353). Т-адаптеры DIN 2353
Данный гидравлический фитинг-тройник (артикул 103908) производства CAST предназначен для создания надежного, герметичного ответвления в трубопроводных системах среднего и низкого давления (серия L, Light Duty). Изделие позволяет быстро и компактно подключить три линии или интегрировать измерительные приборы. Основные области применения включают станочное оборудование, системы смазки, топливные линии и легкую мобильную технику, где требуется рабочее давление до 400 бар.

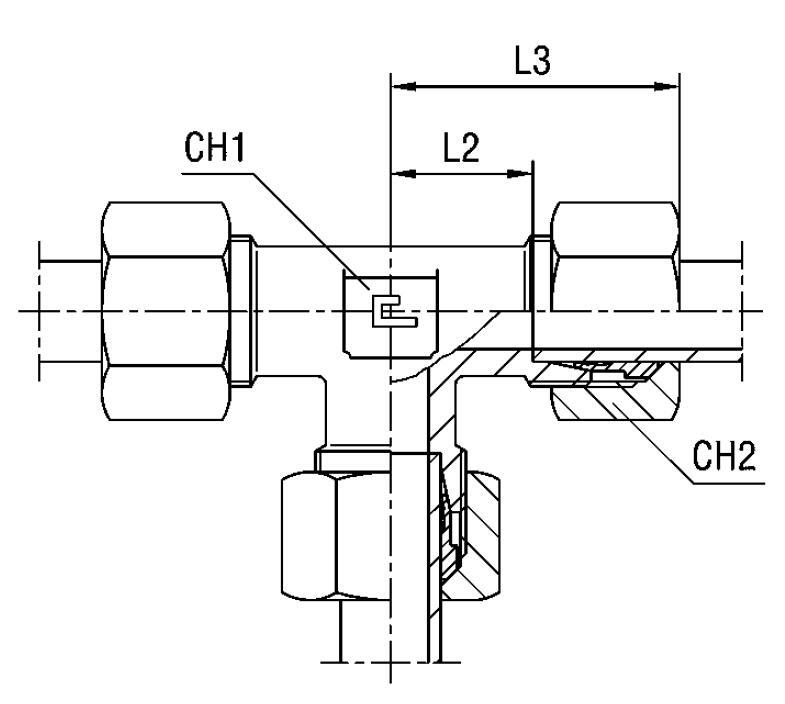

Конструктивно фитинг представляет собой готовое к монтажу трубное соединение в сборе (DL), предназначенное для установки на стальные или нержавеющие трубы с внешним диаметром 15 мм. Тройник обеспечивает жесткое, виброустойчивое соединение с углом 24° в строгом соответствии с международным стандартом DIN 2353 (ISO 8434-1). Корпус имеет метрическую резьбу M22x1.5, обеспечивая надежную фиксацию и высокую степень герметичности благодаря конусному уплотнению.
- Рабочее давление (WP): 400 бар
- Стандарт соединения: Соединения 24° DIN 2353 (ISO 8434-1)
- Номинальный диаметр трубы (D1): 15 мм
- Размер под ключ основного корпуса (CH2): 27 мм
- Размер под ключ гайки (CH1): 19 мм
Стандартное исполнение данного компонента выполнено из высокопрочной стали с антикоррозионным покрытием, что обеспечивает долговечность в индустриальной среде. Для работы в условиях повышенной коррозионной нагрузки или с агрессивной средой доступен вариант из нержавеющей стали AISI 316. Для заказа нержавеющего исполнения этого фитинга CAST необходимо использовать артикульный префикс 61... вместо стандартного стального префикса 60....
