Тройник-переходник под кольцо DS8-M24x1.5 (корпус) от Cast
Тройник-переходник под кольцо DS8-M24x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"
Тройник-переходник CAST артикул 605413.1 из серии S (Heavy) предназначен для создания надежных и герметичных ответвлений в гидравлических системах высокого давления. Данный компонент обеспечивает универсальное подключение, объединяя метрическую резьбу M24x1.5, трубное соединение 16 мм и специализированный порт под кольцо DS8. Идеально подходит для применения в станочном оборудовании, мобильной технике и промышленных установках, где требуется компактное и прочное разветвление потока рабочей жидкости.
Этот **гидравлический фитинг** представляет собой монолитный корпус тройникового типа, обеспечивающий три точки подключения. Конструкция соответствует стандарту DIN 2353 для **трубных соединений** с конусностью 24°, гарантируя высокую герметичность и устойчивость к вибрациям. Одна сторона оснащена метрической резьбой M24x1.5 для прямого вкручивания в порты или другие компоненты. Вторая сторона предназначена для подсоединения гидравлической трубы диаметром 16 мм, а третья — для специфического подключения "под кольцо DS8", что позволяет интегрировать его в системы с особыми требованиями к уплотнению.

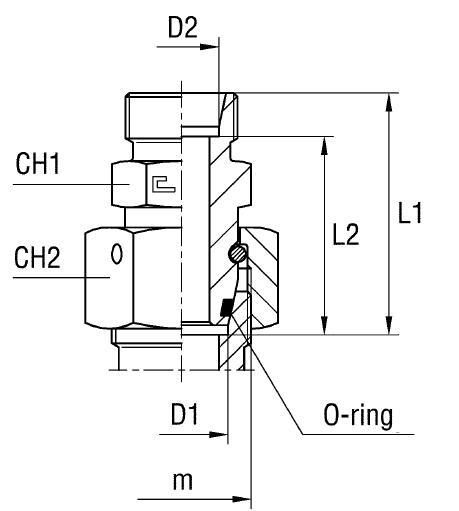

- Артикул: 605413.1
- Рабочее давление (WP): 630 бар
- Диаметр подключаемой трубы D1: 16 мм
- Резьба порта: M24x1.5
- Серия: S (Heavy)
- Стандарт трубного соединения: 24° DIN 2353
- Размер под ключ CH1: 22 мм
- Размер под ключ CH2: 30 мм
- Длина L1: 45.5 мм
- Длина L2: 38.5 мм
- Длина L3: 53.5 мм
Стандартное исполнение данного **тройника-переходника** выполнено из высокопрочной стали, что обеспечивает долговечность и надежность. Для систем, работающих в агрессивных средах или требующих повышенной коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. Для заказа этой модификации достаточно изменить префикс артикула с "60..." на "61...". Важно отметить, что изделие поставляется как корпус, требующий отдельного приобретения врезных колец, накидных гаек и уплотнительных элементов, соответствующих подключаемым линиям.
