Тройник-переходник под кольцо DS8-M20x1.5 (корпус) от Cast

Тройник-переходник под кольцо DS8-M20x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Данный тройник-переходник (артикул 605411.1) от производителя CAST, серия S, предназначен для формирования герметичных и надежных разветвлений в высоконагруженных гидравлических системах. Основное назначение – эффективное соединение трубопроводов и обеспечение возможности отвода или изменения направления потока. Широко применяется в машиностроении, станочном оборудовании и мобильной технике, где требуются фитинги для работы с высоким рабочим давлением.

Конструкция представляет собой тройниковый корпус, специально разработанный для трубных соединений с врезным кольцом по стандарту DIN 2353 (24° конус), а также для подключения к метрической резьбе M20x1.5. Серия S (Heavy Series) гарантирует повышенную механическую прочность и устойчивость к вибрационным нагрузкам, обеспечивая долговечность трубного соединения. Один из портов предназначен для трубки диаметром 12 мм (D1), что делает его универсальным для различных конфигураций.

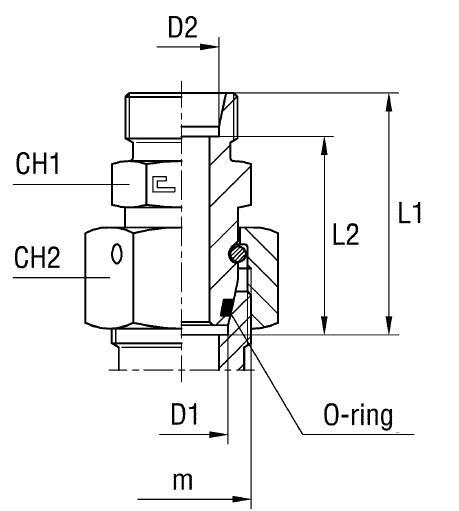

• Рабочее давление (WP): 630 бар
• Диаметр трубы M1/D1: 12 мм
• Размер под ключ 1 (CH1): 17 мм
• Размер под ключ 2 (CH2): 24 мм
• Серия: S (Heavy Series)
• Длина L1: 38,5 мм
• Длина L2: 31,5 мм
• Длина L3: 46,5 мм
• Стандарт трубного соединения: 24° конус DIN 2353
• Резьба 1: M20x1.5

В стандартном исполнении тройник изготовлен из высококачественной стали. Для применения в агрессивных средах или условиях повышенной коррозии доступна версия из нержавеющей стали AISI 316. Для заказа исполнения из нержавеющей стали необходимо изменить префикс артикула с "60..." на "61...". Данный артикул является корпусом тройника, врезные кольца и накидные гайки заказываются отдельно.
