Тройник-переходник под кольцо DS20-M42x2 (корпус) от Cast
Тройник-переходник под кольцо DS20-M42x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"
Данное изделие представляет собой гидравлический тройник-переходник (артикул 605441.1) серии S (высокое давление) от производителя фитинг CAST. Он предназначен для создания герметичного и компактного трехстороннего трубного соединения диаметром 30 мм с параллельным резьбовым портом M42x2. Основное назначение – интеграция в системы высокого давления (до 420 бар), включая стационарные промышленные установки, тяжелую строительную и мобильную технику, а также контуры, где требуется высокая виброустойчивость.
Корпус тройника разработан для обеспечения максимальной прочности и надежности при экстремальных нагрузках, характерных для тяжелой серии S. Фитинг соответствует международному стандарту DIN 2353 (ISO 8434-1) и предназначен для работы с врезными кольцами и накидными гайками 24° конуса. Проектная геометрия DS20-M42x2 обеспечивает прочное, виброустойчивое соединение, критически важное для гидросистем с пульсирующим или высоким статическим давлением.
- Рабочее давление (WP): 420 бар
- Номинальный диаметр трубы D1: 30 мм
- Соединительная резьба R1: M42x2
- Стандарт соединения: Соединения 24° (DIN 2353)

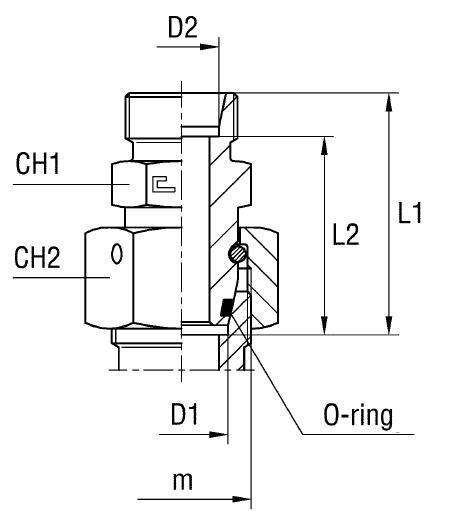

- Размеры под ключ (CH1/CH2): 41 мм / 50 мм
Стандартное исполнение (артикул 60...) выполнено из высокопрочной стали с защитным гальваническим покрытием. Для применения в агрессивных и коррозионно-активных средах, таких как химическая промышленность или морское оборудование, доступен вариант из нержавеющей стали AISI 316. При заказе коррозионностойкого исполнения необходимо использовать измененный артикул, меняя префикс с 60... на 61... Данный корпус поставляется как самостоятельный элемент; врезное кольцо и накидная гайка в комплект не входят и заказываются отдельно.
