Тройник-переходник под кольцо DS14-M24x1.5 (корпус) от Cast

Тройник-переходник под кольцо DS14-M24x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Данный тройник-переходник под кольцо (артикул 605431.1) производства CAST, серии S, представляет собой ключевой элемент для создания надежных и герметичных разветвленных трубных соединений DIN 2353 в гидравлических системах. Основное назначение – организация отвода потока или адаптация гидравлических линий с различным диаметром трубы. Применяется в станочном оборудовании, мобильной технике и стационарных гидравлических установках, функционирующих под высоким давлением.

Конструктивно фитинг CAST является корпусом тройника для трубного соединения 24°, спроектированным в строгом соответствии со стандартом DIN 2353. Он обеспечивает прочное и герметичное подключение гидравлической трубы диаметром 16 мм к порту с метрической резьбой M24x1.5. Точное соблюдение геометрических параметров стандарта гарантирует высокую надежность соединения, что критически важно для систем, подвергающихся высоким рабочим нагрузкам.

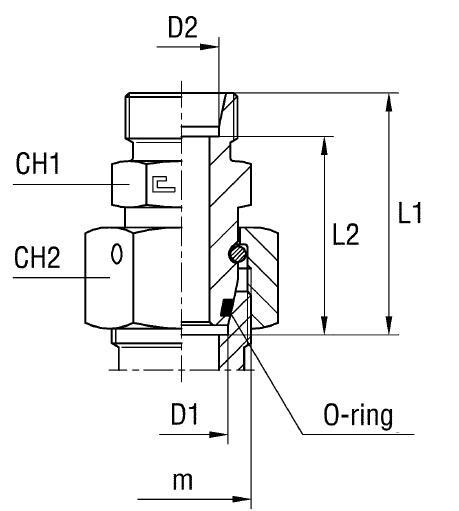

• Рабочее давление (WP): 630 бар
• Диаметр трубы M1/D1: 16 мм
• Резьба 1: M24x1.5
• Размер под ключ 1 (CH1): 24 мм
• Размер под ключ 2 (CH2): 30 мм
• Серия: S (Тяжелая серия по DIN 2353)
• Стандарт трубного соединения: Соединения 24° DIN 2353
• Длина L1: 47.5 мм
• Длина L2: 39.5 мм
• Длина L3: 57.5 мм

Стандартное исполнение гидравлического тройника изготовлено из высокопрочной стали. Для заказа аналогичного изделия из нержавеющей стали AISI 316, которая обеспечивает повышенную коррозионную стойкость в агрессивных средах, измените префикс артикула с 60... на 61.... Данный корпус поставляется без врезных колец и накидных гаек, которые подбираются отдельно в зависимости от материала и диаметра подключаемой трубы.
