Тройник-переходник под кольцо DS12-M22x1.5 (корпус) от Cast

Тройник-переходник под кольцо DS12-M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Данный тройник-переходник, артикул 605425.1, представляет собой высокопрочный корпус от производителя CAST, предназначенный для создания герметичного и компактного ответвления в гидравлических системах. Изделие относится к тяжелой серии (S), что гарантирует максимальное рабочее давление до 630 бар. Основное назначение – организация надежного трубного соединения в стационарных установках высокого давления, а также в тяжелой мобильной технике и оборудовании, где критична устойчивость к пиковым нагрузкам.

Конструктивно фитинг представляет собой тройник с резьбовым подключением M22x1.5 и двумя портами для трубного соединения с внешним диаметром 14 мм. Конструкция соответствует жестким требованиям стандарта DIN 2353 (ISO 8434-1) с углом конуса 24°. Такое исполнение обеспечивает полную совместимость с различными типами труб, врезными кольцами и накидными гайками, позволяя легко интегрировать элемент в существующие гидравлические магистрали. Точная геометрия гарантирует высокую долговечность узла при длительной циклической нагрузке.

• Рабочее давление (WP): 630 бар (Тяжелая серия S)
• Основная резьба (Резьба 1): M22x1.5
• Номинальный диаметр трубы (D1): 14 мм
• Стандарт соединения: 24° конус (согласно DIN 2353)

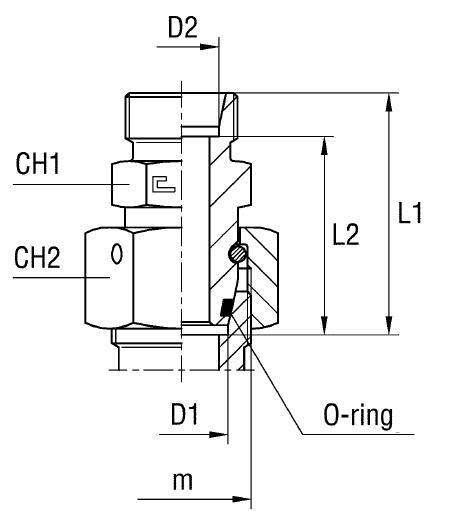

• Длина общая (L1/L2/L3): 43 / 35,5 / 52 мм

Стандартная поставка фитинг CAST выполнена из углеродистой стали с защитным покрытием. Для создания полноценного герметичного узла корпус требует дополнительного комплектования врезным кольцом (DS) и соответствующей накидной гайкой. В случае эксплуатации в агрессивных или коррозионно-активных средах доступно исполнение из нержавеющей стали AISI 316; для заказа варианта повышенной коррозионной стойкости необходимо использовать артикул с префиксом 61... вместо стандартного 60...
