Тройник-переходник под кольцо DS10-M20x1.5 (корпус) от Cast

Тройник-переходник под кольцо DS10-M20x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Тройник-переходник (артикул 605418.1) представляет собой специализированный корпусный элемент, разработанный для создания надежных и герметичных разветвлений в высоконапорных гидравлических магистралях. Данный фитинг CAST относится к тяжелой серии S и обеспечивает соединение труб с метрической резьбой. Основное назначение – интеграция измерительных, контрольных или отводящих линий в гидравлические системы, работающие под экстремально высоким давлением. Широко применяется в тяжелой мобильной технике, промышленном оборудовании, а также в системах транспортировки смазочных материалов и топлива.

Конструкция является стандартным элементом для создания неразъемного трубного соединения по принципу обжимного кольца. Фитинг полностью соответствует международному стандарту DIN 2353 (ISO 8434-1) для соединений с конусом 24°. Накидная гайка и обжимное кольцо заказываются отдельно. Корпус DS10 предназначен для работы с трубными линиями внешним диаметром 12 мм и имеет наружную резьбу M20x1.5 для подключения к порту или адаптеру. Высокая точность обработки гарантирует максимальную устойчивость к вибрационным и импульсным нагрузкам.

• Рабочее давление (WP): 630 бар
• Диаметр трубы D1: 12 мм
• Резьба 1: M20x1.5
• Стандарт соединения: DIN 2353 (24° конус)

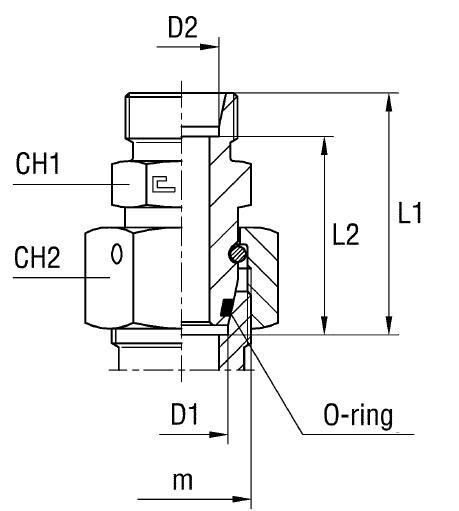

• Размеры под ключ (CH1/CH2): 19 мм / 24 мм

Стандартное исполнение фитинга выполнено из высокопрочной углеродистой стали с защитным покрытием. Для использования в агрессивных и коррозионностойких условиях (морская гидравлика, химическая промышленность) доступно исполнение из нержавеющей стали AISI 316. Для заказа корпуса в нержавеющем исполнении необходимо использовать артикул с измененным префиксом 61...
