Тройник-переходник под кольцо DL12-M30x2 (корпус) от Cast

Тройник-переходник под кольцо DL12-M30x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Тройник-переходник CAST, артикул 605327.1, предназначен для создания герметичного и компактного ответвления в гидравлических системах. Изделие относится к облегченной серии L и рассчитано на стандартное рабочее давление до 250 бар. Основное назначение – интеграция линий в корпусные узлы (блоки, коллекторы) или формирование разветвленных схем трубопроводов на станочном оборудовании, в системах смазки и мобильной технике.

Конструктивно данный фитинг CAST представляет собой корпус переходника, который обеспечивает надежное трубное соединение с наружным диаметром 22 мм. Корпус имеет метрическую резьбу M30x2 для подключения к базовому порту. Соответствие стандарту DIN 2353 гарантирует высокую совместимость с широким спектром врезных колец и накидных гаек, обеспечивая стандартное качество уплотнения при использовании в гидравлических контурах.

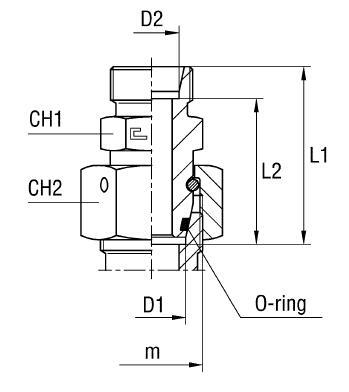

• Рабочее давление (WP): 250 бар
• Стандарт соединения: Соединения 24° DIN 2353
• Диаметр подключаемой трубы (D1): 22 мм
• Резьба подключения (R1): M30x2
• Размер под ключ 1 (CH1): 27 мм
• Размер под ключ 2 (CH2): 36 мм

Стандартное исполнение (артикул 60...) выполнено из оцинкованной стали, обеспечивающей защиту от умеренной коррозии. Для эксплуатации в агрессивных средах или при повышенных требованиях к химической стойкости доступно исполнение из нержавеющей стали AISI 316. Для заказа версии из нержавеющей стали необходимо сменить префикс артикула на 61.... Обратите внимание: врезные кольца, уплотнительные шайбы и накидные гайки в комплект поставки корпуса не входят и приобретаются отдельно.
