Тройник-переходник под кольцо DL12-M22x1.5 (корпус) от Cast
Тройник-переходник под кольцо DL12-M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"
Тройник-переходник CAST артикул 605325.1 предназначен для организации разветвленного трубного соединения в гидравлических системах. Используется для компактного и надежного соединения труб разного диаметра в системах низкого и стандартного давления, таких как смазочные системы, топливопроводы, гидравлика станков и мобильной техники. Серия L.
Данный фитинг CAST представляет собой корпус тройника с переходом на резьбу M22x1.5. Конструкция обеспечивает надежное и герметичное соединение, соответствующее стандарту DIN 2353 для соединений с углом 24°. Совместим с широким спектром трубных соединений, использующих врезное кольцо.

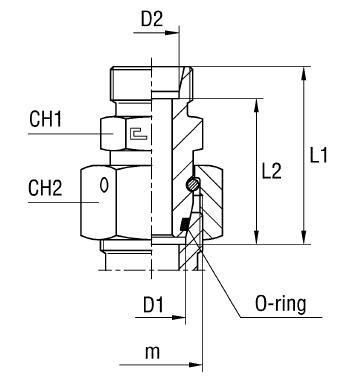

- Рабочее давление (WP): 400 бар
- Диаметр трубы M1/D1: 15 мм
- Размер под ключ 2 (CH2): 27 мм
- Размер под ключ 1 (CH1): 19 мм
- Серия: L
- Длина L1: 36,5 мм
- Длина L2: 29,5 мм
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Длина L3: 44,5 мм
- Резьба 1: M22x1.5
Поставляется только корпус тройника. Для заказа фитинга из нержавеющей стали AISI 316, необходимо изменить префикс артикула с 60... на 61.... Нержавеющая сталь обеспечивает высокую коррозионную стойкость, что позволяет использовать данный фитинг в агрессивных средах.
