Тройник-переходник под кольцо DL08-M22x1.5 (корпус) от Cast

Тройник-переходник под кольцо DL08-M22x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Представляем тройник-переходник под кольцо (корпус) артикул 605312.1 производства **фитинг CAST**, предназначенный для создания надежного и герметичного гидравлического соединения. Этот элемент серии L (легкой) разработан для распределения потока или изменения направления в системах со стандартным рабочим давлением. Основное назначение — подключение метрических трубок 8 мм к компонентам с резьбовым портом M22x1.5, а также создание дополнительного ответвления. Применяется в стационарном промышленном оборудовании, мобильной технике и в системах смазки и топлива.

Конструктивно данный тройник-переходник является корпусом, обеспечивающим формирование двух отводов от основной линии. Он разработан в соответствии со стандартом **трубного соединения** DIN 2353, что гарантирует совместимость с соединениями 24° конус. Такое решение обеспечивает высокую надежность и простоту монтажа. Один из портов предназначен для подключения метрической трубки диаметром 8 мм с использованием обжимного врезного кольца и накидной гайки (заказываются отдельно), что является стандартным для серии DL08. Второй порт – это метрическая резьба M22x1.5, третий - аналогичный для обжимного кольца.

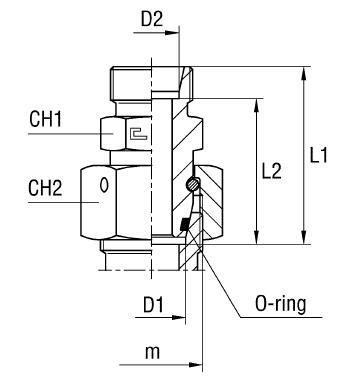

• Артикул: 605312.1
• Рабочее давление (WP): 400 бар
• Диаметр трубы M1/D1: 15 мм
• Резьба 1: M22x1.5
• Размер под ключ 1 (CH1): 19 мм
• Размер под ключ 2 (CH2): 27 мм
• Серия: L (легкая)
• Длина L1: 35.5 мм
• Длина L2: 28.5 мм
• Длина L3: 43.5 мм
• Стандарт трубного соединения: Соединения 24° DIN 2353

Данный корпус тройника поставляется без обжимных колец и накидных гаек, которые необходимо приобретать отдельно для создания полноценного и герметичного соединения по стандарту DIN 2353. Стандартное исполнение выполнено из стали с защитным покрытием. Для условий, требующих повышенной коррозионной стойкости или работы в агрессивных средах, доступен вариант из нержавеющей стали AISI 316. При заказе такого исполнения необходимо изменить префикс артикула с 60... на 61... Это позволяет адаптировать **соединения 24° конус** под самые жесткие эксплуатационные требования без изменения конструкции.
