Тройник-переходник под кольцо DL08-M16x1.5 (корпус) от Cast

Тройник-переходник под кольцо DL08-M16x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Данный элемент, артикул 605310.1, представляет собой корпус тройника-переходника (bulkhead swivel T-fitting) серии L (легкая) от производителя фитинг CAST. Изделие предназначено для создания герметичного и компактного ответвления или подключения в гидравлических системах среднего и высокого давления. Основное назначение — обеспечение возможности поворота линии или монтажа магистрали через перегородку (bulkhead). Применяется в стационарных гидравлических установках, а также в топливных системах и мобильной технике.

Конструкция фитинга соответствует жестким требованиям стандарта DIN 2353 (ISO 8434-1), гарантируя максимальную надежность трубное соединение. Тройник является корпусной частью и функционирует с использованием стандартного 24-градусного конусного уплотнения. Для формирования надежного соединения обязательно дополнительное использование врезного кольца и накидной гайки. Данный переходник обеспечивает стабильное соединение труб номинальным диаметром 10 мм и оснащен метрической резьбой M16x1.5 для монтажа в панель.

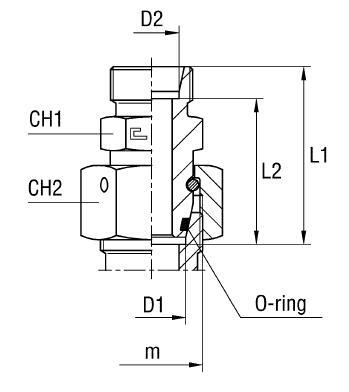

• Рабочее давление (WP): 500 бар
• Номинальный диаметр трубы (D1): 10 мм
• Стандарт соединения: Соединения 24° DIN 2353 (L-серия)
• Резьба корпуса (R1): M16x1.5
• Размеры под ключ (CH1/CH2): 14 / 19 мм
• Длина общая (L3): 40,5 мм

Изделие выполнено из высокопрочной стали, пригодной для систем с рабочим давлением до 500 бар. Для эксплуатации в агрессивных или коррозионных средах (например, морские установки или химическая промышленность) доступен вариант исполнения из нержавеющей стали AISI 316. При заказе коррозионностойкого исполнения необходимо сменить префикс артикула с 60... на 61.... Обратите внимание, что в комплект поставки корпуса не входят уплотнительные шайбы, накидные гайки и врезные кольца, необходимые для обеспечения герметичности и правильной установки по DIN.
