Тройник-переходник под кольцо DL06-M45x2 (корпус) от Cast
Тройник-переходник под кольцо DL06-M45x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"
Тройник-переходник под кольцо CAST, артикул 605308.1, представляет собой компонент легкой серии (L) для формирования разветвленного гидравлического соединения. Его основное назначение — обеспечить надежное и герметичное подключение трубки диаметром 35 мм к корпусу или блоку через резьбу M45x2, создавая при этом дополнительный отвод. Изделие широко применяется в общепромышленных гидравлических системах, на станках, в мобильной технике и в системах смазки, где требуется компактное и эффективное распределение потока при стандартном рабочем давлении.
Данный тройник CAST представляет собой корпусной фитинг с конструкцией, оптимизированной для создания надежных и герметичных разветвлений в гидравлических линиях. Он предназначен для использования с трубными соединениями 24° конуса по стандарту DIN 2353, обеспечивая прочное врезное соединение для трубки диаметром 35 мм. Входная часть оснащена метрической резьбой M45x2, предназначенной для монтажа в блоки, коллекторы или корпуса агрегатов, где требуется уплотнение с использованием кольца (например, О-ринг для торцевого уплотнения).
- Артикул: 605308.1
- Рабочее давление (WP): 250 бар
- Номинальный диаметр трубы (D1): 35 мм
- Резьба для монтажа: M45x2
- Стандарт трубного соединения: DIN 2353, 24° конус
- Серия: Легкая (L)

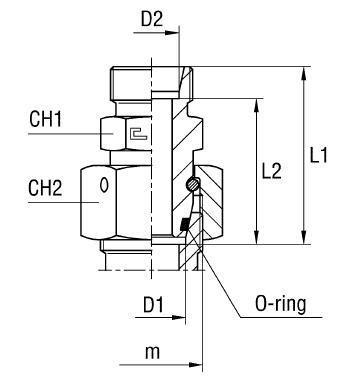

- Размер под ключ (CH1): 41 мм
- Размер под ключ (CH2): 50 мм
- Габаритные длины (L1/L2/L3): 45 мм / 38 мм / 53 мм
Данный гидравлический фитинг CAST поставляется как корпусной элемент. Для создания полноценного трубного соединения к нему дополнительно требуются врезные кольца и накидные гайки соответствующего диаметра, а для герметизации резьбового соединения M45x2 — уплотнительное кольцо. Стандартное исполнение выполнено из высокопрочной стали. Для применения в условиях повышенной коррозионной активности или с агрессивными средами доступен вариант из нержавеющей стали AISI 316; для его заказа необходимо изменить префикс артикула с "60..." на "61...".
