Тройник-переходник под кольцо DL06-M16x1.5 (корпус) от Cast
Тройник-переходник под кольцо DL06-M16x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"
Тройник-переходник под кольцо, артикул 605302.1, от производителя CAST – это специализированный гидравлический фитинг CAST серии L (легкая). Он разработан для создания герметичных, разборных трубных соединений, обеспечивая возможность разветвления гидравлической линии или подключения дополнительного компонента. Предназначен для систем со стандартным и низким давлением, широко применяется в общепромышленных установках, станках, мобильной технике, а также в системах смазки и топливоподачи.
Данный тройник-переходник является корпусом для сборки трубного соединения с врезным кольцом. Его конструкция позволяет создать эффективное разветвление гидравлической магистрали с одним метрическим резьбовым портом и двумя портами под трубное соединение. Изделие полностью соответствует стандартам DIN 2353 / ISO 8434-1 (24° конус), гарантируя высокую надежность и совместимость с унифицированными компонентами. При использовании с врезными кольцами и накидными гайками стандарта DIN 2353 обеспечивается прочное и герметичное соединение.
- Артикул: 605302.1
- Рабочее давление (WP): 500 бар
- Серия: L (легкая)

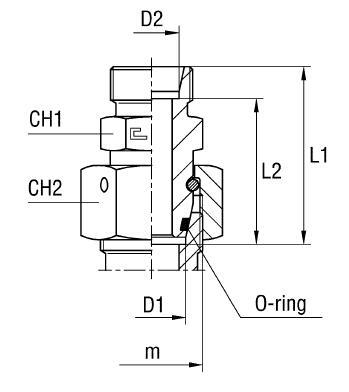

- Диаметр трубы M1/D1: 10 мм
- Резьба 1: M16x1.5
- Стандарт трубного соединения: 24° конус DIN 2353
- Размер под ключ CH1: 14 мм
- Размер под ключ CH2: 19 мм
- Длина L1: 32,5 мм
- Длина L2: 25,5 мм
- Длина L3: 40,5 мм
Тройник-переходник поставляется в виде корпуса; врезное кольцо и накидная гайка, а также уплотнительные шайбы для резьбовых соединений заказываются отдельно. Стандартное исполнение выполнено из стали с антикоррозийным цинковым покрытием. Для условий эксплуатации, требующих повышенной коррозионной стойкости, таких как агрессивные среды или пищевая промышленность, доступно исполнение из нержавеющей стали AISI 316. Для заказа фитинга из нержавеющей стали необходимо изменить префикс артикула с 60... на 61..., что обеспечивает возможность использования в специализированных соединениях DIN 2353.
