Тройник-переходник JIC 9/16"(Г)-M16x1.5(Г) от Cast

Тройник-переходник JIC 9/16"(Г)-M16x1.5(Г). Соединения с торцевым уплотнением (ORFS). Угловой адаптер 90° Metric (уплотнение по конусу)

Представляем тройник-переходник CAST, артикул 205113.3, из серии UNIVERSALE. Этот элемент предназначен для создания герметичных и надежных соединений в гидравлических системах, обеспечивая переход между стандартами JIC 37° и метрической резьбой. Идеально подходит для применения в мобильной технике, промышленном оборудовании, а также в системах смазки и топливоподачи со стандартным и высоким давлением.

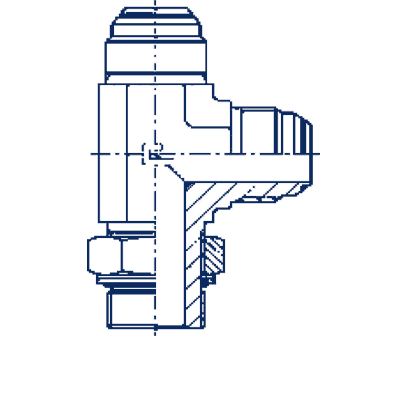

Конструктивно данный фитинг CAST представляет собой угловой переходник с наружной резьбой JIC 37° (9/16-18) и внутренней метрической резьбой M16x1.5, выполненный по стандарту соединения 90° SAE-J1453. Такая конфигурация позволяет осуществлять компактное подключение гидравлических линий, например, труб Ø10 мм или 3/8 дюйма, к различным компонентам системы. Обеспечивает высокую герметичность, устойчивость к вибрациям и механическим нагрузкам.

• Артикул: 205113.3
• Бренд: CAST
• Рабочее давление (WP): 315 бар
• Резьба JIC 37° сторона А: 9/16-18
• Резьба метрическая: M16x1.5
• Диаметр подключаемой трубы D1: 10 мм
• Диаметр подключаемой трубы W: 3/8 дюйма
• Размер под ключ (CH1): 19
• Размер под ключ (CH2): 22
• Длина L1: 29.5 мм
• Длина L2: 38 мм

Базовое исполнение тройника-переходника изготавливается из углеродистой стали. Для применения в агрессивных средах или при повышенных требованиях к коррозионной стойкости доступна модификация из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали, пожалуйста, замените первые две цифры артикула с "20...." на "21....". Данный трубный фитинг поставляется без уплотнительных шайб, что позволяет подобрать их в соответствии с конкретными условиями эксплуатации.
