Cast Тройник-переходник JIC 9/16"(Г)-BSP 3/8"(Г) арт. 205015.3
Тройник-переходник JIC 9/16"(Г)-BSP 3/8"(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Тройник-переходник с артикулом 205015.3 от производителя CAST, серия UNIVERSALE, предназначен для создания разветвленных гидравлических соединений. Этот компонент эффективно объединяет линии с различными типами резьб, обеспечивая герметичность и надежность. Изделие применяется в стационарных и мобильных гидравлических системах среднего давления, например, в оборудовании для станкостроения, сельскохозяйственной и строительной технике, где требуется сопряжение элементов с дюймовой (JIC) и трубной (BSP) резьбой. Рабочее давление до 250 бар гарантирует стабильность в нагруженных системах.

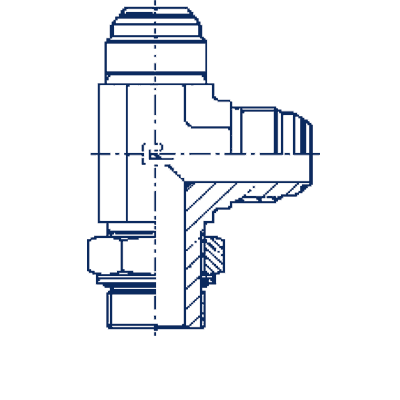

Конструктивно данный фитинг CAST представляет собой тройной адаптер с углом 37° по стандарту SAE J514 для JIC-соединения и BSP-резьбой. Это обеспечивает высокую совместимость с широко распространенными гидравлическими компонентами и гарантирует прочное и герметичное трубное соединение. Переходник разработан для интеграции в системы с диаметром магистрали 10 мм и трубкой 3/8 дюйма. Размеры под ключ CH1 (19 мм) и CH2 (22 мм) упрощают монтаж и демонтаж.
Для заказа данного изделия из нержавеющей стали (например, AISI 316, обеспечивающей повышенную коррозионную стойкость в агрессивных средах), необходимо заменить первые две цифры артикула с "20" на "21" (например, 215015.3). Стандартное исполнение изготовлено из углеродистой стали. Фитинг поставляется без уплотнительных шайб, которые подбираются отдельно в зависимости от условий эксплуатации.
-
Артикул205015.3
-
Диаметр трубы10 мм, 3/8 дюйма
-
Длина29,5 мм, 37 мм
-
Рабочее давление250 бар
-
Размер под ключ19 мм, 22 мм
-
Резьба BSP3/8 (внутренняя)
-
Резьба JIC9/16-18 (внутренняя)
-
СтандартСоединения 37° SAE J514
