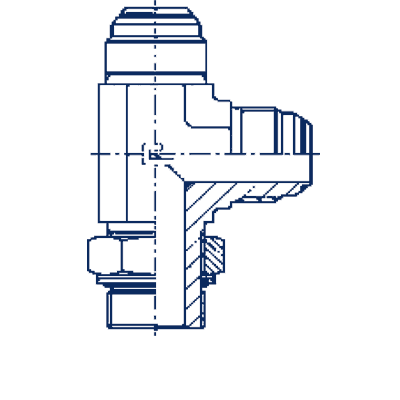

Cast Тройник-переходник JIC 9/16"(Г)-BSP 1/2"(Г) арт. 205016.3
Тройник-переходник JIC 9/16"(Г)-BSP 1/2"(Г). Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Артикул 205016.3 от CAST — это тройник-переходник серии UNIVERSALE, предназначенный для создания герметичных и надежных соединений в гидравлических системах. Он обеспечивает эффективную интеграцию компонентов с различными стандартами резьбы, что делает его незаменимым решением для мобильной техники, промышленного оборудования, а также в системах смазки и топливоподачи со стандартным и умеренным уровнем давления.
Конструктивно данный фитинг CAST представляет собой переходной элемент, обеспечивающий сопряжение внутренней резьбы JIC 9/16"-18 под конус 37° SAE J514 с внутренней резьбой BSP 1/2". Данный тройник-переходник гарантирует быстрое и надежное трубное соединение, соответствующее высоким стандартам качества и безопасности.
Изделие изготовлено из углеродистой стали. Для применения в агрессивных средах или условиях, требующих повышенной коррозионной стойкости, доступна модификация из нержавеющей стали AISI 316. Для заказа версии из нержавеющей стали замените первые две цифры стандартного артикула 20... на 21... (например, 215016.3). Комплектность обычно не включает уплотнительные шайбы, которые заказываются отдельно в зависимости от специфики применения.
-
Диаметр трубы10 мм, 3/8 дюйма
-
Длина31.5 мм, 43 мм
-
Рабочее давление250 бар
-
Размер под ключ22 мм, 27 мм
-
Резьба BSP1/2 (внутренняя)
-
Резьба JIC9/16-18 (внутренняя)
-
СерияUNIVERSALE
-
Стандарт соединенияСоединения 37° SAE J514
