Тройник-переходник JIC 9/16"-BSP 1/4" 315 бар от Cast
Тройник-переходник JIC 9/16"-BSP 1/4" 315 бар. Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Тройник-переходник JIC 9/16"-BSP 1/4" (артикул 205003.3) производства CAST представляет собой ключевой элемент для создания герметичных и надежных гидравлических трактов. Основное назначение данного изделия — изменение направления потока рабочей жидкости и обеспечение сопряжения компонентов с различными типами резьбовых соединений: JIC 37° SAE J514 и BSP. Фитинг серии UNIVERSALE находит широкое применение в стационарных промышленных установках, мобильной технике, а также в гидравлических системах стандартного и высокого давления, работающих с минеральными маслами, топливом и смазочными материалами.

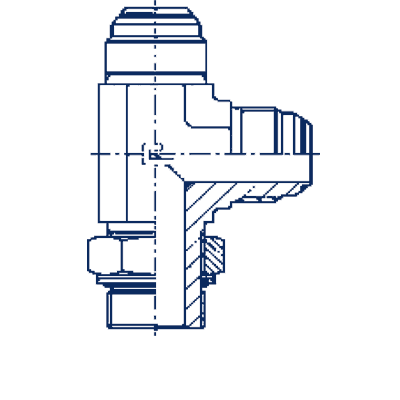

Конструктивно фитинг выполнен в виде тройника, обеспечивающего три точки подключения. Использование трубного соединения типа JIC 37° SAE J514 гарантирует высокую герметичность и устойчивость к вибрационным нагрузкам, что критично для систем высокого давления. Изделие предназначено для работы с трубками диаметром D1=10 мм и W=3/8 дюйма. Резьбовые стандарты 9/16"-18 (JIC 37°) и 1/4" BSP обеспечивают широкую совместимость с компонентами различных производителей.
- Артикул: 205003.3
- Рабочее давление (WP): 315 бар
- Резьба JIC 37° A: 9/16-18
- Резьба G: 1/4 BSP
- Диаметр присоединяемой трубы D1: 10 мм
- Диаметр присоединяемой трубы W: 3/8"
- CH1 / CH2 (размер под ключ): 14 мм / 19 мм
- Длина L1: 27,5 мм
- Длина L2: 32 мм
- Стандарт ТС: Соединения 37° SAE J514
- Производитель: CAST
Фитинг поставляется без уплотнительных шайб, которые подбираются отдельно в соответствии с требованиями системы. Стандартное исполнение выполнено из высокопрочной углеродистой стали, обеспечивающей долговечность и надежность в большинстве эксплуатационных условий. Для применения в агрессивных средах или при повышенных требованиях к коррозионной стойкости, доступна версия из нержавеющей стали AISI 316. Для заказа этой модификации достаточно изменить префикс артикула с "20...." на "21....", что гарантирует получение необходимого фитинга CAST с улучшенными эксплуатационными характеристиками.
