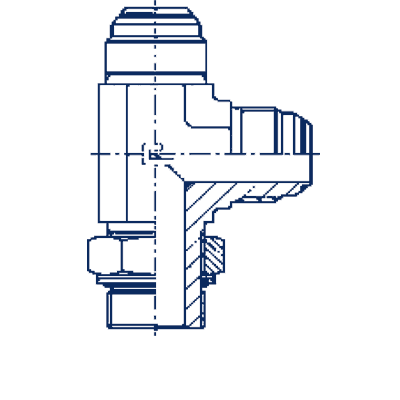

Cast Тройник-переходник JIC 7/16"(Г)-UNF 7/16"(Г), артикул 205201.3
Тройник-переходник JIC 7/16"(Г)-UNF 7/16"(Г), артикул 205201.3. Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Тройник-переходник артикул 205201.3 производства CAST серии UNIVERSALE предназначен для создания надёжного и герметичного ответвления в гидравлических системах. Этот фитинг обеспечивает компактное подключение трубопроводов в условиях ограниченного пространства, что делает его идеальным решением для мобильной техники, промышленного оборудования, а также в системах смазки и топливопроводах со стандартным и высоким давлением.
Конструкция данного гидравлического фитинга соответствует стандарту SAE J514 для соединений 37° JIC (Joint Industry Council), гарантируя полную совместимость и взаимозаменяемость с трубными соединениями, выполненными по этой спецификации. Изделие обеспечивает надёжную фиксацию и герметичность благодаря геометрии конусности 37°, характерной для JIC-соединений, минимизируя риск утечек даже при рабочем давлении до 400 бар.
Стандартное исполнение тройника-переходника выполнено из углеродистой стали. Для применения в агрессивных условиях, где требуется повышенная коррозионная стойкость, например, для работы с химически активными средами или в морской технике, доступна версия из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали достаточно заменить первые две цифры артикула с 20... на 21... (например, 215201.3). Изделие поставляется без дополнительных уплотнительных шайб или наконечников, что позволяет гибко выбирать компоненты под конкретные требования системы.
-
Диаметр трубы1/4 дюйма, 6 мм
-
Длина23 мм, 27 мм
-
Рабочее давление400 бар
-
Размер под ключ11 мм, 14 мм
-
Резьба7/16-20 UNF (внутренняя)
-
Резьба JIC7/16-20 UNF (внутренняя)
-
Стандарт соединенияSAE J514
