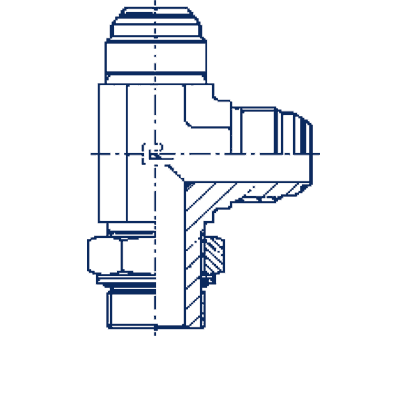

Тройник-переходник JIC 3/4"(Г)-UNF 3/4"(Г), артикул 205204.3 от Cast
Тройник-переходник JIC 3/4"(Г)-UNF 3/4"(Г), артикул 205204.3. Соединения под развальцовку 37° (JIC). Угловой адаптер 90° BSP (уплотнение по конусу)
Тройник-переходник CAST артикул 205204.3 предназначен для создания герметичных и компактных разветвлений в гидравлических системах. Это универсальное решение серии UNIVERSALE обеспечивает надежное подключение в системах низкого и стандартного давления, находя применение на станках, в мобильной технике и в системах, использующих масло или топливо. Данный фитинг CAST является важнейшим элементом для оптимальной компоновки гидравлических линий.
Конструктивно данный тройник представляет собой специализированный переходник с внутренней резьбой JIC 37° и UNF, обеспечивающий надежное и плотное соединение. Изделие соответствует стандарту трубных соединений SAE J514, гарантируя совместимость и взаимозаменяемость с другими элементами, выполненными по данному стандарту, для создания прочных гидравлических линий.
- Артикул: 205204.3 (углеродистая сталь)
- Рабочее давление (WP): 350 бар
- Резьба JIC 37° A: 3/4-16 (внутренняя)
- Резьба W: 3/4-16 (внутренняя)
- Диаметр трубы D1: 12 мм
- Диаметр трубы W: 1/2 дюйма
- Размер под ключ CH1: 19 мм
- Размер под ключ CH2: 22 мм
- Длина L1: 32 мм
- Длина L2: 37 мм
Тройник поставляется как изделие из углеродистой стали. Для применения в условиях повышенной коррозионной активности или агрессивных сред доступен вариант из нержавеющей стали AISI 316. Для заказа изделия из нержавеющей стали необходимо заменить префикс артикула с "20...." на "21....". Данный подход позволяет легко адаптировать трубное соединение под специфические требования проекта.
