Cast Тройник-переходник DL15-DS12 M22x1.5-M20x1.5 (корпус) арт. 605351.1

Тройник-переходник DL15-DS12 M22x1.5-M20x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Данный тройник-переходник, артикул 605351.1 от производителя CAST, представляет собой корпус специализированного гидравлического фитинга, предназначенного для создания надежных и герметичных разветвлений в гидравлических системах. Основное назначение — соединение двух трубных линий различного диаметра и серии (легкая L и тяжелая S) с одной метрической резьбовой точкой. Изделие оптимально для применения в промышленной гидравлике, станкостроении, а также в мобильной и сельскохозяйственной технике, работающей при стандартном и умеренно высоком давлении.

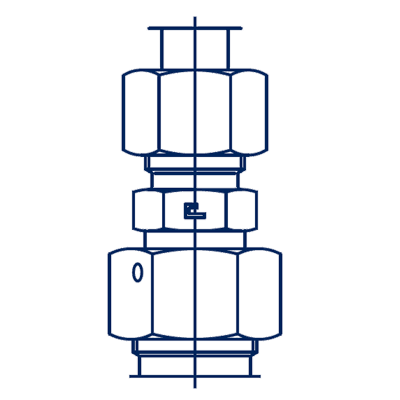

Конструктивно фитинг выполнен как тройной адаптер, обеспечивающий соединение трубопроводов с 24° конусом. Он соответствует международному стандарту DIN 2353 (ISO 8434-1), гарантируя совместимость и взаимозаменяемость с компонентами других производителей, отвечающими этому стандарту. Корпус фитинга разработан для трубных соединений серии L под трубу диаметром 15 мм и серии S под трубу диаметром 12 мм, а также включает метрические резьбы M22x1.5 и M20x1.5, обеспечивая универсальность подключения.

• Рабочее давление (WP): 400 бар
• Диаметр трубы (серия L): 15 мм
• Диаметр трубы (серия S): 12 мм
• Резьба 1 (для L15): M22x1.5
• Резьба 2 (для S12): M20x1.5
• Размер под ключ CH1: 22 мм
• Размер под ключ CH2: 27 мм
• Длина L1: 41,5 мм
• Длина L2: 34 мм
• Стандарт трубного соединения: Соединения 24° DIN 2353

Данный тройник-переходник поставляется как отдельный корпус. Необходимые уплотнительные шайбы, гайки и врезные кольца для полноценного трубного соединения DIN 2353 заказываются отдельно. Стандартное исполнение изготовлено из высокопрочной стали. Для применения в условиях повышенной коррозионной активности или агрессивных сред доступно исполнение из нержавеющей стали AISI 316. Для заказа такой модификации необходимо изменить префикс артикула с "60..." на "61...".
