Тройник-переходник DL12-DS10 M18x1.5 (корпус) от Cast

Тройник-переходник DL12-DS10 M18x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"

Данный тройник-переходник (Артикул 605350.1) от производителя CAST предназначен для формирования герметичного ответвления в гидравлических линиях высокого и среднего давления. Основное назначение – интеграция трубопроводов с различными номинальными диаметрами, а именно переход между легкой серией (DL12) и тяжелой серией (DS10). Корпус применим в широком спектре промышленных и мобильных гидравлических систем, включая станочное оборудование, дорожно-строительную и сельскохозяйственную технику, работающую при рабочем давлении до 400 бар.

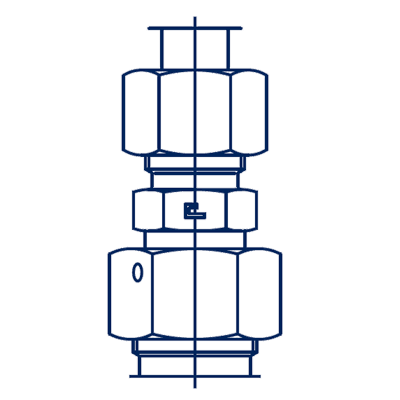

Конструктивно фитинг CAST представляет собой корпус с тремя портами, изготовленный в соответствии со стандартом DIN 2353 (Соединения 24°). Один порт выполнен в виде метрической резьбы M18x1.5 для установки в резьбовое отверстие агрегата, а два других порта обеспечивают совместимость со стандартными врезными кольцами и накидными гайками для надежного трубного соединения. Соответствие геометрии 24° конусу гарантирует минимальные потери давления и высокую вибростойкость в местах подключения.

• Артикул (Сталь, стандарт): 605350.1
• Максимальное рабочее давление (WP): 400 бар
• Стандарт трубного соединения: 24° конус (DIN 2353)
• Номинальные диаметры трубок: 12 мм (L-серия) и 10 мм (S-серия)
• Резьба подключения: M18x1.5
• Размер под ключ (CH1/CH2): 19 мм / 22 мм

Стандартное исполнение корпуса выполнено из углеродистой стали с защитным покрытием. Для применения в условиях повышенной коррозии или агрессивной рабочей среды (например, химическая или пищевая промышленность) доступен вариант из нержавеющей стали AISI 316. Для заказа версии с повышенной коррозионной стойкостью необходимо изменить префикс артикула с 60... на 61.... Примечание: корпус поставляется без комплектующих (без врезных колец и накидных гаек), которые подбираются и заказываются отдельно.
