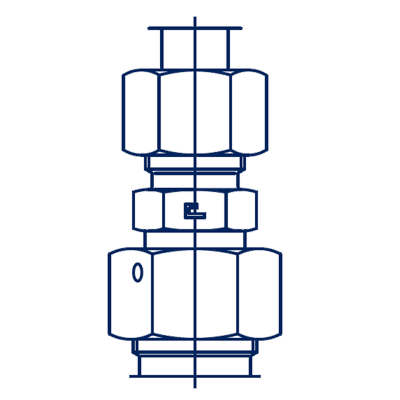

Cast Тройник-переходник DL10-DS06 M16x1.5-M14x1.5 (корпус) арт. 605347.1
Тройник-переходник DL10-DS06 M16x1.5-M14x1.5 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой соединитель "гайка-штуцер"
Тройник-переходник с артикулом 605347.1 от CAST предназначен для создания разветвленных трубных соединений с различными диаметрами. Данный фитинг используется в гидравлических системах низкого и стандартного давления, в том числе в станках и мобильной технике, для транспортировки масла и других гидравлических жидкостей.
Тройник представляет собой корпус с тремя портами, два из которых имеют резьбу M16x1.5 и предназначены для труб диаметром 10 мм, а третий – резьбу M14x1.5 для труб диаметром 6 мм. Конструкция обеспечивает надежное и герметичное соединение, соответствующее стандарту DIN 2353 (соединения 24°). Данный фитинг CAST позволяет осуществлять переход между различными диаметрами труб в гидравлической системе.
Тройник-переходник поставляется как корпус. Для заказа исполнения из нержавеющей стали (AISI 316) необходимо изменить префикс артикула с 60... на 61.... Использование нержавеющей стали обеспечивает повышенную коррозионную стойкость и позволяет применять данный фитинг в агрессивных средах.
-
Диаметр трубы10 мм
-
Длина28,5 мм, 35,5 мм
-
Рабочее давление500 бар
-
Размер под ключ14 мм, 19 мм
-
РезьбаM16x1.5
-
СерияL/S
Документация
 | Технический паспорт CAST — Тройник-переходник DL10-DS06 M16x1.5-M14x1.5 (корпус) арт. 605347.1 |
