Cast Тройник гидравлический ORFS 9/16" арт. 404901

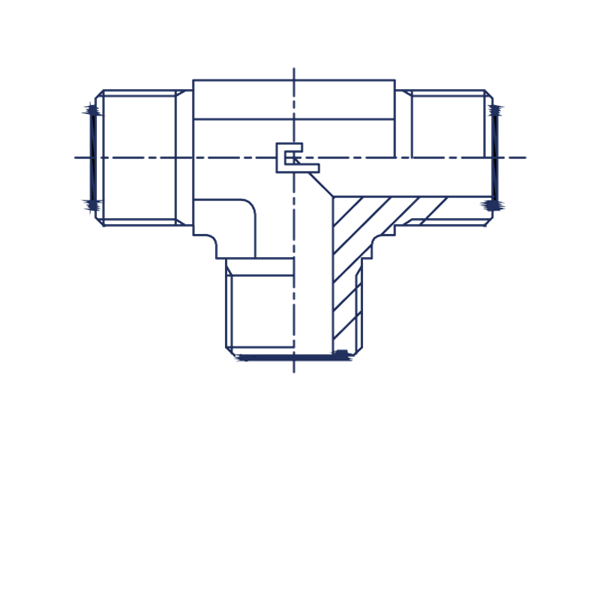

Тройник гидравлический ORFS 9/16". Соединения с торцевым уплотнением (ORFS). Т-адаптеры ORFS
Тройник гидравлический (Tee), артикул 404901, является ключевым элементом для создания герметичного и разборного трубного соединения с возможностью разветвления потока рабочей жидкости. Этот высоконапорный фитинг произведен компанией CAST в соответствии с требованиями стандартов для мобильной и стационарной гидравлики. Основное назначение – применение в системах с высоким рабочим давлением (до 630 бар), включая строительную, сельскохозяйственную технику и промышленные прессы, где критически важны вибростойкость и надежность узла.
Конструкция фитинга соответствует американскому стандарту SAE-J1453 (ORFS – O-Ring Face Seal). Принцип уплотнения по торцу с использованием эластомерного кольца обеспечивает максимальную герметичность и полностью исключает утечки даже при значительных пульсациях давления и вибрации. Данный фитинг CAST позволяет быстро и надежно подсоединить трубу диаметром 6 мм (1/4 дюйма) к магистрали с резьбой 9/16-18 UNF.
Стандартное исполнение детали выполнено из углеродистой стали с защитным гальваническим покрытием. Для эксплуатации в агрессивных средах, включая химическую или морскую промышленность, предусмотрен вариант из нержавеющей стали AISI 316. Для заказа коррозионностойкого исполнения необходимо использовать специальный префикс, изменив артикул с 40... на 41.... Деталь поставляется без обжимного кольца и накидной гайки, которые заказываются отдельно.
-
Номинальный диаметр6 мм (1/4 дюйма)
-
Рабочее давление630 бар
-
Размер под ключ14 мм
-
Стандарт соединенияSAE-J1453 (ORFS)
-
Тип соединения9/16-18 UNF (SAE)
