Шланг ПВХ «LIGNUM SE»
Главная особенность LIGNUM SE — сочетание вакуумного режима с высокой гибкостью. Шланг используют для отсоса пыли и газов в промышленных установках и бытовых системах, когда воздуховод должен проходить по трассе с поворотами и при этом сохранять устойчивость к разрежению.
Построение серии LIGNUM SE

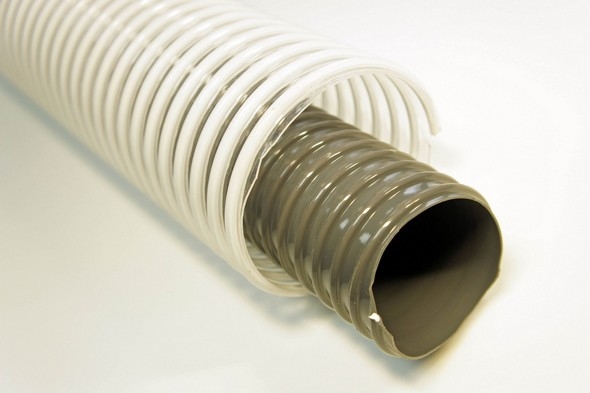

Пластичный ПВХ усилен спиралью, рассчитанной на ударные и вакуумные нагрузки. Внутренняя поверхность гладкая, наружная — волнистая. Варианты цвета: серый либо прозрачный с белой спиралью. Рабочая температура для всего ряда составляет −20…+60 °C.
В каталоге опубликованы 28 размерных строк, соответствующих 27 уникальным DN от 20 до 160 мм: DN 110 повторён с одинаковыми техническими параметрами. Для диаметров 20–35 мм допустимый вакуум равен 6 м вод. ст.; для основной части ряда последовательно указаны 5, 4,5 и 4 м вод. ст. в зависимости от размера. Толщина мягкой стенки меняется от 1,2 до 2,2 мм, минимальный радиус изгиба — от 65 до 650 мм. Бухты до 140 мм включительно имеют длину 30 м, размеры 150–160 мм — 20 м.
Что нельзя переносить с соседних LIGNUM
Маркировка SE относится к отдельной таблице параметров. Значения стандартного LIGNUM, Antistatic или NG для неё неприменимы. В опубликованной таблице LIGNUM SE не нормировано рабочее напорное давление, поэтому LIGNUM SE следует выбирать как вакуумный шланг и не рассчитывать его напорный режим без дополнительных документов.
LIGNUM SE в наличии для вакуумного отсоса; стоимость уточняют по диаметру, длине, температуре и разрежению в рабочей точке.
Технические характеристики по типоразмерам
| Размер / модификация | Внутренний диаметр, мм | Масса, г/м | Общая толщина стенки, мм | Толщина стенки, мм | Радиус изгиба, мм | Вакуум, м вод. ст. | Длина бухты, м | Объём упаковки, м³ |
|---|---|---|---|---|---|---|---|---|
| DN 20 мм | 20 | 150 | 2,8 | 1,2 | 65 | 6 | 30 | 0,059 |
| DN 25 мм | 25 | 175 | 2,8 | 1,2 | 80 | 6 | 30 | 0,086 |
| DN 30 мм | 30 | 260 | 3,0 | 1,2 | 100 | 6 | 30 | 0,116 |
| DN 32 мм | 32 | 280 | 3,0 | 1,2 | 110 | 6 | 30 | 0,137 |
| DN 35 мм | 35 | 320 | 3,0 | 1,3 | 120 | 6 | 30 | 0,145 |
| DN 38 мм | 38 | 350 | 3,0 | 1,5 | 130 | 5 | 30 | 0,163 |
| DN 40 мм | 40 | 370 | 3,5 | 1,5 | 140 | 5 | 30 | 0,191 |
| DN 45 мм | 45 | 450 | 3,5 | 1,5 | 160 | 5 | 30 | 0,231 |
| DN 50 мм | 50 | 550 | 3,8 | 1,5 | 175 | 5 | 30 | 0,280 |
| DN 55 мм | 55 | 620 | 4,0 | 1,5 | 180 | 5 | 30 | 0,331 |
| DN 60 мм | 60 | 850 | 4,2 | 1,6 | 220 | 5 | 30 | 0,389 |
| DN 63 мм | 63 | 925 | 4,5 | 1,6 | 220 | 5 | 30 | 0,417 |
| DN 65 мм | 65 | 950 | 4,5 | 1,6 | 230 | 5 | 30 | 0,433 |
| DN 70 мм | 70 | 1050 | 4,5 | 1,7 | 250 | 5 | 30 | 0,529 |
| DN 76 мм | 76 | 1100 | 4,8 | 1,7 | 270 | 5 | 30 | 0,545 |
| DN 80 мм | 80 | 1200 | 5,0 | 1,8 | 290 | 5 | 30 | 0,565 |
| DN 90 мм | 90 | 1300 | 5,0 | 1,8 | 350 | 5 | 30 | 0,600 |
| DN 100 мм | 100 | 1500 | 5,5 | 2,0 | 400 | 4,5 | 30 | 0,646 |
| DN 102 мм | 102 | 1550 | 5,5 | 2,0 | 400 | 4,5 | 30 | 0,646 |
| DN 110 мм | 110 | 1800 | 5,5 | 2,0 | 430 | 4,5 | 30 | 0,678 |
| DN 120 мм | 120 | 2000 | 6,2 | 2,0 | 470 | 4,5 | 30 | 0,880 |
| DN 127 мм | 127 | 2200 | 6,5 | 2,0 | 500 | 4,5 | 30 | 0,969 |
| DN 130 мм | 130 | 2300 | 6,5 | 2,0 | 520 | 4,5 | 30 | 0,980 |
| DN 140 мм | 140 | 2600 | 6,5 | 2,0 | 560 | 4 | 30 | 0,952 |
| DN 150 мм | 150 | 3000 | 6,5 | 2,0 | 600 | 4 | 20 | 0,974 |
| DN 152 мм | 152 | 3050 | 8,0 | 2,2 | 610 | 4 | 20 | 0,998 |
| DN 160 мм | 160 | 3300 | 8,0 | 2,2 | 650 | 4 | 20 | 1,130 |
