Шланг ПВХ «LIGNUM»
Шланг ПВХ «LIGNUM» формирует гибкий воздуховод для удаления пыли, опилок и стружки от деревообрабатывающих станков. Для LIGNUM также заявлены отсос воздуха, дыма и газов, работа в вентиляционных системах и установках кондиционирования — в пределах температуры от −20 до +60 °C.

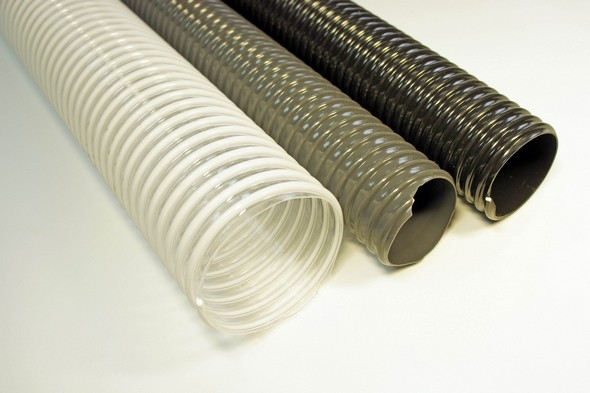

Мягкая стенка из ПВХ поддерживается ударостойкой спиралью из того же материала. Внутри канал гладкий, что важно для движения воздушно-пылевого потока; снаружи поверхность волнистая и сохраняет подвижность трассы. Базовые цвета — серый либо прозрачный с белой спиралью.
Диаметры и вакуум LIGNUM
Серия охватывает 32 размера с внутренним диаметром 16–200 мм. Допустимый вакуум зависит от прохода: в таблице указаны значения от 4 м вод. ст. для малых диаметров до 2,5 м вод. ст. для размера 200 мм. Минимальный радиус изгиба возрастает от 28 до 240 мм. Бухты до диаметра 152 мм имеют длину 30 м, а исполнения 160–200 мм — 20 м.
Выбор для аспирационной линии
Проходное сечение определяют по расходу воздуха и скорости транспортирования частиц; затем проверяют вакуум вентилятора, радиус поворотов и температуру потока. Упоминание дыма и газов не означает пригодность для горячих продуктов сгорания: верхняя граница серии равна +60 °C.
Стандартный LIGNUM нельзя автоматически считать антистатическим. Для задачи с контролем поверхностного сопротивления предназначена отдельная серия LIGNUM Antistatic. Обычный LIGNUM есть в наличии; для цены и счёта укажите диаметр и запрашиваемую длину.
Технические характеристики по типоразмерам
| Размер / модификация | Внутренний диаметр, мм | Масса, г/м | Общая толщина стенки, мм | Толщина стенки, мм | Радиус изгиба, мм | Вакуум, м вод. ст. | Длина бухты, м | Объём упаковки, м³ |
|---|---|---|---|---|---|---|---|---|
| DN 16 мм | 16 | 145 | 2,3 | 0,70 | 28 | 4 | 30 | 0,048 |
| DN 19 мм | 19 | 150 | 2,4 | 0,7 | 30 | 4 | 30 | 0,049 |
| DN 20 мм | 20 | 152 | 2,5 | 0,70 | 30 | 4 | 30 | 0,050 |
| DN 25 мм | 25 | 155 | 2,5 | 0,75 | 30 | 4 | 30 | 0,052 |
| DN 30 мм | 30 | 195 | 2,7 | 0,75 | 35 | 4 | 30 | 0,070 |
| DN 32 мм | 32 | 205 | 2,7 | 0,75 | 35 | 4 | 30 | 0,082 |
| DN 35 мм | 35 | 230 | 2,7 | 0,75 | 35 | 4 | 30 | 0,087 |
| DN 38 мм | 38 | 260 | 2,7 | 0,75 | 45 | 3,5 | 30 | 0,098 |
| DN 40 мм | 40 | 280 | 2,7 | 0,80 | 50 | 3,5 | 30 | 0,115 |
| DN 45 мм | 45 | 350 | 2,9 | 0,80 | 55 | 3,5 | 30 | 0,139 |
| DN 50 мм | 50 | 430 | 3,2 | 0,85 | 60 | 3,5 | 30 | 0,168 |
| DN 55 мм | 55 | 470 | 3,2 | 0,85 | 60 | 3 | 30 | 0,199 |
| DN 60 мм | 60 | 500 | 3,5 | 0,85 | 70 | 3 | 30 | 0,233 |
| DN 63 мм | 63 | 520 | 3,5 | 0,85 | 70 | 3 | 30 | 0,250 |
| DN 65 мм | 65 | 540 | 3,5 | 0,85 | 75 | 3 | 30 | 0,283 |
| DN 70 мм | 70 | 580 | 3,7 | 0,85 | 90 | 3 | 30 | 0,317 |
| DN 76 мм | 76 | 640 | 3,9 | 0,90 | 100 | 3 | 30 | 0,344 |
| DN 80 мм | 80 | 750 | 4,2 | 0,90 | 110 | 3 | 30 | 0,377 |
| DN 90 мм | 90 | 850 | 4,2 | 1,00 | 125 | 3 | 30 | 0,529 |
| DN 100 мм | 100 | 970 | 4,4 | 1,00 | 140 | 3 | 30 | 0,627 |
| DN 102 мм | 102 | 1000 | 4,4 | 1,00 | 140 | 3 | 30 | 0,653 |
| DN 110 мм | 110 | 1100 | 4,8 | 1,00 | 150 | 3 | 30 | 0,746 |
| DN 120 мм | 120 | 1200 | 5,3 | 1,00 | 160 | 3 | 30 | 0,855 |
| DN 127 мм | 127 | 1270 | 5,3 | 1,00 | 170 | 3 | 30 | 0,923 |
| DN 130 мм | 130 | 1300 | 5,5 | 1,00 | 170 | 3 | 30 | 0,984 |
| DN 140 мм | 140 | 1450 | 5,7 | 1,10 | 175 | 3 | 30 | 1,070 |
| DN 150 мм | 150 | 1600 | 6,0 | 1,10 | 180 | 3 | 30 | 1,155 |
| DN 152 мм | 152 | 1650 | 6,0 | 1,10 | 180 | 3 | 30 | 1,165 |
| DN 160 мм | 160 | 1780 | 6,3 | 1,10 | 190 | 3 | 20 | 1,078 |
| DN 170 мм | 170 | 1900 | 6,3 | 1,10 | 200 | 3 | 20 | 1,145 |
| DN 180 мм | 180 | 2000 | 6,4 | 1,10 | 220 | 3 | 20 | 1,283 |
| DN 200 мм | 200 | 2200 | 6,4 | 1,10 | 240 | 2,5 | 20 | 1,513 |
