Шланг ПВХ «FUEL»
Шланг ПВХ «FUEL» предназначен для перекачки нефтепродуктов и минеральных масел. Это маслобензостойкая напорно-всасывающая серия с внутренними диаметрами от 16 до 102 мм по фактическим строкам спецификации.
Критичное ограничение: шланг не антистатический
Для FUEL прямо указано отсутствие антистатических свойств. Поэтому FUEL нельзя автоматически ставить на участок, где проект требует отвода статического заряда или токопроводящей стенки. Такое применение нужно исключить либо согласовать отдельным инженерным решением.

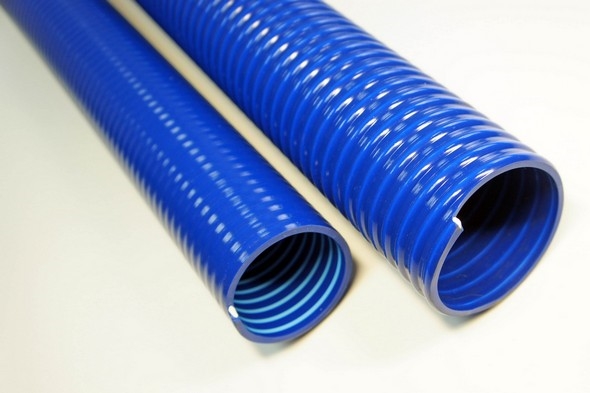

Шланг изготовлен из специального мягкого ПВХ и усилен жёсткой ПВХ-спиралью. Внутри канал гладкий, наружная поверхность слегка волнистая. По каталогу изделие имеет тёмно-синий цвет. Рабочая температура — от −25 до +60 °C. При +20 °C для диаметров 16–76 мм указано 5 бар, для 80–102 мм — 4 бар; максимальное давление соответственно 15 и 12 бар.
До заказа необходимо проверить точный состав продукта, температуру, DN, рабочее давление, требуемое разрежение и требования объекта по статическому электричеству. FUEL в наличии; цену на исполнение уточняют после проверки нефтепродукта, DN и требований объекта по отводу статического заряда.
Технические характеристики по типоразмерам
| Размер / модификация | Внутренний диаметр, мм | Масса, г/м | Толщина стенки, мм | Радиус изгиба, мм | Рабочее давление при +20 °C, бар | Максимальное давление при +20 °C, бар | Вакуум, м вод. ст. | Длина бухты, м | Объём упаковки, м³ |
|---|---|---|---|---|---|---|---|---|---|
| DN 16 мм | 16 | 200 | 2,5 | 80 | 5 | 15 | 7 | 30 | 0,030 |
| DN 19 мм | 19 | 230 | 2,6 | 100 | 5 | 15 | 7 | 30 | 0,035 |
| DN 20 мм | 20 | 240 | 2,8 | 110 | 5 | 15 | 7 | 30 | 0,037 |
| DN 25 мм | 25 | 300 | 2,8 | 130 | 5 | 15 | 7 | 30 | 0,056 |
| DN 30 мм | 30 | 360 | 2,9 | 150 | 5 | 15 | 7 | 30 | 0,073 |
| DN 32 мм | 32 | 390 | 3,0 | 155 | 5 | 15 | 7 | 30 | 0,078 |
| DN 35 мм | 35 | 440 | 3,2 | 170 | 5 | 15 | 7 | 30 | 0,087 |
| DN 38 мм | 38 | 520 | 3,4 | 182 | 5 | 15 | 7 | 30 | 0,114 |
| DN 40 мм | 40 | 550 | 3,5 | 195 | 5 | 15 | 7 | 30 | 0,125 |
| DN 45 мм | 45 | 730 | 3,8 | 215 | 5 | 15 | 7 | 30 | 0,150 |
| DN 50 мм | 50 | 800 | 4,1 | 235 | 5 | 15 | 7 | 30 | 0,197 |
| DN 55 мм | 55 | 900 | 4,1 | 255 | 5 | 15 | 7 | 30 | 0,230 |
| DN 60 мм | 60 | 970 | 4,1 | 275 | 5 | 15 | 7 | 30 | 0,285 |
| DN 63 мм | 63 | 1090 | 4,2 | 290 | 5 | 15 | 7 | 30 | 0,285 |
| DN 65 мм | 65 | 1140 | 4,3 | 300 | 5 | 15 | 7 | 30 | 0,297 |
| DN 70 мм | 70 | 1200 | 4,5 | 320 | 5 | 15 | 7 | 30 | 0,339 |
| DN 76 мм | 76 | 1300 | 4,7 | 340 | 5 | 15 | 7 | 30 | 0,406 |
| DN 80 мм | 80 | 1550 | 5,2 | 365 | 4 | 12 | 7 | 30 | 0,442 |
| DN 90 мм | 90 | 1850 | 6,0 | 420 | 4 | 12 | 7 | 30 | 0,630 |
| DN 100 мм | 100 | 2200 | 6,0 | 470 | 4 | 12 | 7 | 30 | 0,820 |
| DN 102 мм | 102 | 2280 | 6,0 | 480 | 4 | 12 | 7 | 30 | 0,845 |
