Шланг ПВХ «AIR»
Шланг ПВХ AIR рассчитан на воздушные линии, где важны малая масса и подвижность трассы. Его применяют для отсоса воздуха, дыма и газов, а также в системах вентиляции и кондиционирования. Это всасывающий, а не напорный рукав: рабочее давление для серии не заявлено.
Конструкция AIR

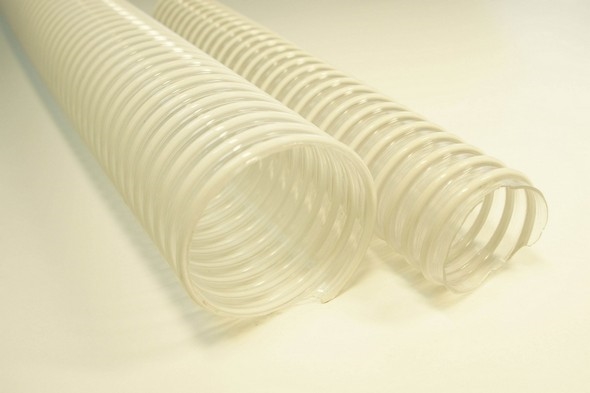

Стенка выполнена из пластичного прозрачного ПВХ, а форму поддерживает белая спираль из более жёсткого ПВХ. Канал внутри гладкий, поэтому поток не встречает выраженных выступов. Снаружи поверхность волнистая — такая геометрия помогает рукаву сохранять гибкость на поворотах.
- внутренний диаметр: 16–200 мм;
- рабочая температура: от -20 до +60 °C;
- толщина стенки между витками: 0,5–0,7 мм;
- вакуум: 1–4 м вод. ст. в зависимости от диаметра;
- длина бухты: 30 м, для DN 160–200 — 20 м;
- технические условия: ТУ РБ 37526910.001-99.
Что указать для подбора
Для расчёта нужны внутренний диаметр, температура среды, требуемое разрежение и допустимый радиус изгиба. Все исполнения AIR находятся в наличии. Сообщите параметры линии и количество — проверим подходящий типоразмер, назовём цену и подготовим счёт.
Технические характеристики по типоразмерам
| Размер / модификация | Внутренний диаметр, мм | Масса, г/м | Общая толщина стенки, мм | Толщина стенки, мм | Радиус изгиба, мм | Вакуум, м вод. ст. | Длина бухты, м | Объём упаковки, м³ |
|---|---|---|---|---|---|---|---|---|
| DN 16 мм | 16 | 80 | 2,2 | 0,5 | 35 | 4 | 30 | 0,035 |
| DN 19 мм | 19 | 95 | 2,2 | 0,5 | 40 | 4 | 30 | 0,038 |
| DN 20 мм | 20 | 100 | 2,2 | 0,5 | 40 | 4 | 30 | 0,040 |
| DN 25 мм | 25 | 135 | 2,2 | 0,5 | 40 | 3 | 30 | 0,050 |
| DN 30 мм | 30 | 150 | 2,4 | 0,5 | 40 | 3 | 30 | 0,062 |
| DN 32 мм | 32 | 155 | 2,4 | 0,5 | 40 | 3 | 30 | 0,065 |
| DN 35 мм | 35 | 170 | 2,4 | 0,5 | 40 | 3 | 30 | 0,098 |
| DN 38 мм | 38 | 195 | 2,5 | 0,5 | 50 | 3 | 30 | 0,124 |
| DN 40 мм | 40 | 200 | 2,6 | 0,5 | 60 | 3 | 30 | 0,124 |
| DN 45 мм | 45 | 245 | 2,6 | 0,5 | 80 | 2,5 | 30 | 0,142 |
| DN 50 мм | 50 | 290 | 3,0 | 0,5 | 90 | 2,5 | 30 | 0,182 |
| DN 55 мм | 55 | 360 | 3,0 | 0,5 | 90 | 2,5 | 30 | 0,195 |
| DN 60 мм | 60 | 425 | 3,3 | 0,5 | 100 | 2,5 | 30 | 0,279 |
| DN 63 мм | 63 | 460 | 3,3 | 0,5 | 100 | 2,5 | 30 | 0,279 |
| DN 65 мм | 65 | 475 | 3,3 | 0,5 | 110 | 2,5 | 30 | 0,293 |
| DN 70 мм | 70 | 500 | 3,3 | 0,5 | 110 | 2,5 | 30 | 0,312 |
| DN 76 мм | 76 | 550 | 3,4 | 0,5 | 110 | 2,5 | 30 | 0,343 |
| DN 80 мм | 80 | 590 | 3,6 | 0,5 | 130 | 2,5 | 30 | 0,375 |
| DN 90 мм | 90 | 670 | 4,2 | 0,5 | 150 | 2 | 30 | 0,529 |
| DN 100 мм | 100 | 750 | 4,3 | 0,5 | 160 | 2 | 30 | 0,627 |
| DN 102 мм | 102 | 800 | 4,3 | 0,5 | 170 | 2 | 30 | 0,639 |
| DN 110 мм | 110 | 900 | 4,5 | 0,5 | 190 | 2 | 30 | 0,746 |
| DN 120 мм | 120 | 1000 | 4,8 | 0,5 | 200 | 2 | 30 | 0,855 |
| DN 127 мм | 127 | 1100 | 5,0 | 0,6 | 230 | 2 | 30 | 0,923 |
| DN 130 мм | 130 | 1200 | 5,0 | 0,6 | 250 | 2 | 30 | 0,984 |
| DN 140 мм | 140 | 1300 | 5,2 | 0,6 | 260 | 2 | 30 | 1,070 |
| DN 150 мм | 150 | 1500 | 5,4 | 0,6 | 280 | 2 | 30 | 0,928 |
| DN 152 мм | 152 | 1550 | 5,4 | 0,6 | 280 | 2 | 30 | 0,937 |
| DN 160 мм | 160 | 1670 | 5,7 | 0,7 | 280 | 1 | 20 | 1,078 |
| DN 170 мм | 170 | 1760 | 5,8 | 0,7 | 300 | 1 | 20 | 1,115 |
| DN 180 мм | 180 | 1850 | 6,0 | 0,7 | 320 | 1 | 20 | 1,283 |
| DN 200 мм | 200 | 2150 | 6,0 | 0,7 | 360 | 1 | 20 | 1,513 |
