Шланг ПВХ «AGRO»
Шланг ПВХ «AGRO» — напорно-всасывающая модель для орошения, очистки канализации и сточных ям. Внутренний диаметр выбирают из размерных строк от 20 до 200 мм. Такая ширина ряда позволяет подобрать один тип шланга для линий с разной пропускной способностью, не подменяя расчёт усреднённым давлением.
Конструкция AGRO

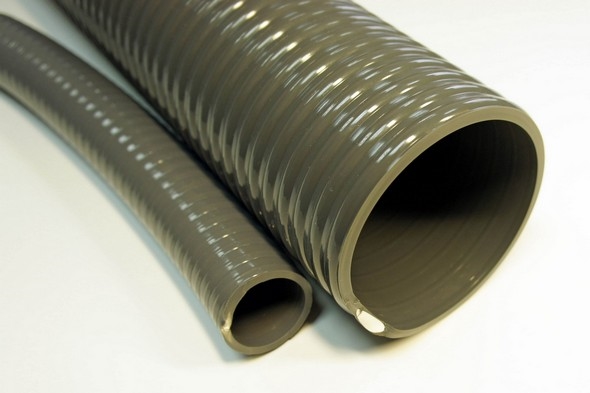

Мягкий ПВХ усилен жёсткой ПВХ-спиралью. Внутренняя поверхность выполнена гладкой, наружная — слегка ребристой. Для AGRO заявлена стойкость конструкции к абразивному воздействию, ультрафиолету и атмосферным условиям. Совместимость с конкретной жидкостью или веществом следует проверять отдельно: общая химическая стойкость ПВХ не заменяет паспорт среды.
Рабочий температурный диапазон модели составляет от −15 до +60 °C. При +20 °C рабочее давление зависит от внутреннего диаметра: например, для 20–32 мм в таблице указано 7 бар, а для 150–200 мм — 2 бар. При повышении температуры допустимое рабочее давление уменьшается.
Что указать для подбора
- перекачиваемую среду и её температуру;
- внутренний диаметр патрубка или требуемый проход;
- рабочее давление либо требуемое разрежение;
- необходимую длину.
AGRO есть в наличии. Рабочую среду и режим линии сверяют до выбора типоразмера; цену рассчитывают после технической проверки.
Технические характеристики по типоразмерам
| Размер / модификация | Внутренний диаметр, мм | Масса, г/м | Толщина стенки, мм | Рабочее давление при +20 °C, бар | Максимальное давление при +20 °C, бар | Радиус изгиба, мм | Вакуум, м вод. ст. | Длина бухты, м | Объём упаковки, м³ |
|---|---|---|---|---|---|---|---|---|---|
| DN 20 мм | 20 | 310 | 3,6 | 7 | 21 | 130 | 10 | 30 | 0,049 |
| DN 25 мм | 25 | 410 | 3,8 | 7 | 21 | 150 | 10 | 30 | 0,059 |
| DN 30 мм | 30 | 550 | 4,0 | 7 | 21 | 180 | 10 | 30 | 0,074 |
| DN 32 мм | 32 | 600 | 4,0 | 7 | 21 | 190 | 10 | 30 | 0,083 |
| DN 35 мм | 35 | 630 | 4,2 | 6 | 18 | 200 | 10 | 30 | 0,107 |
| DN 38 мм | 38 | 700 | 4,4 | 6 | 18 | 230 | 10 | 30 | 0,127 |
| DN 40 мм | 40 | 730 | 4,5 | 6 | 18 | 250 | 10 | 30 | 0,149 |
| DN 45 мм | 45 | 850 | 4,5 | 6 | 18 | 270 | 10 | 30 | 0,176 |
| DN 50 мм | 50 | 1070 | 4,8 | 5 | 15 | 300 | 10 | 30 | 0,207 |
| DN 55 мм | 55 | 1100 | 4,9 | 5 | 15 | 330 | 10 | 30 | 0,247 |
| DN 60 мм | 60 | 1250 | 5,0 | 4,5 | 13,5 | 370 | 9 | 30 | 0,288 |
| DN 63 мм | 63 | 1390 | 5,2 | 4,5 | 13,5 | 380 | 9 | 30 | 0,288 |
| DN 65 мм | 65 | 1450 | 5,2 | 4,5 | 13,5 | 390 | 9 | 30 | 0,299 |
| DN 70 мм | 70 | 1600 | 5,5 | 4,5 | 13,5 | 420 | 9 | 30 | 0,388 |
| DN 76 мм | 76 | 1700 | 5,5 | 4 | 12 | 470 | 9 | 30 | 0,417 |
| DN 80 мм | 80 | 1850 | 6,3 | 3,5 | 10,5 | 500 | 9 | 30 | 0,454 |
| DN 90 мм | 90 | 2150 | 6,3 | 3,5 | 10,5 | 550 | 9 | 30 | 0,689 |
| DN 100 мм | 100 | 2700 | 6,7 | 3 | 9 | 600 | 8,5 | 30 | 0,820 |
| DN 102 мм | 102 | 2750 | 6,7 | 3 | 9 | 600 | 8,5 | 30 | 0,820 |
| DN 110 мм | 110 | 3000 | 7,0 | 3 | 9 | 650 | 8,5 | 30 | 0,995 |
| DN 120 мм | 120 | 3350 | 7,5 | 2,5 | 7,5 | 700 | 8 | 30 | 1,156 |
| DN 127 мм | 127 | 3600 | 7,5 | 2,5 | 7,5 | 750 | 8 | 30 | 1,243 |
| DN 130 мм | 130 | 4000 | 7,6 | 2,5 | 7,5 | 800 | 8 | 30 | 1,275 |
| DN 140 мм | 140 | 4450 | 8,0 | 2,5 | 7,5 | 850 | 8 | 30 | 1,323 |
| DN 150 мм | 150 | 5000 | 9,0 | 2 | 6 | 900 | 8 | 20 | 1,360 |
| DN 152 мм | 152 | 5100 | 9,0 | 2 | 6 | 900 | 8 | 20 | 1,429 |
| DN 160 мм | 160 | 5600 | 9,5 | 2 | 6 | 950 | 8 | 20 | 1,500 |
| DN 170 мм | 170 | 6000 | 9,5 | 2 | 6 | 1000 | 7 | 20 | 1,568 |
| DN 180 мм | 180 | 6400 | 9,5 | 2 | 6 | 1100 | 7 | 10 | 1,810 |
| DN 200 мм | 200 | 7000 | 9,5 | 2 | 6 | 1200 | 7 | 10 | 1,980 |
