Рукав AlfaGomma EVOLUTION 4000 LT 1004944, d=38 мм
Рукав AlfaGomma EVOLUTION 4000 LT 1004944, d=38 мм

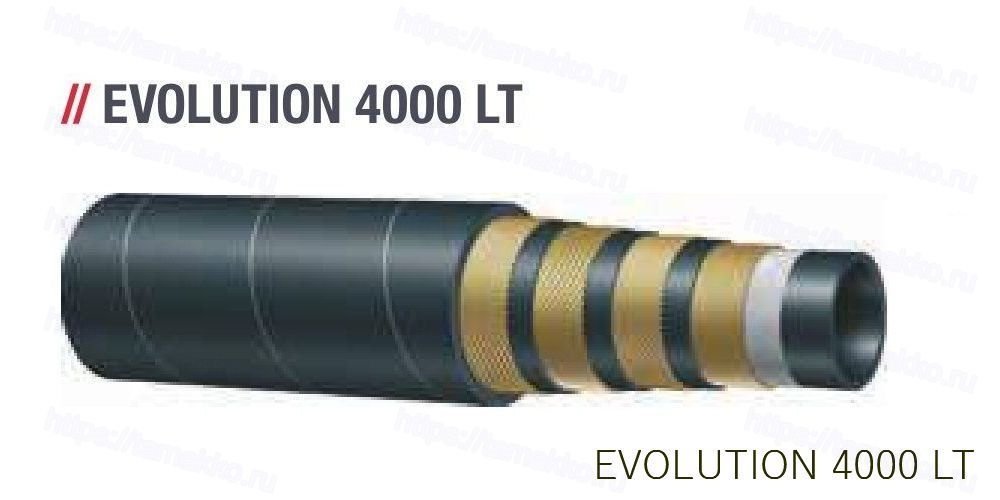

ISO 18752 Внутренний слой: маслостойкая синтетическая резина для сверхнизких температур. Армирование: четыре спирали из высокопрочной стали. Внешний слой: устойчивая к истиранию, озону, углеводородам и ультранизким температурам синтетическая резина. Применение: гидравлические линии очень высокого давления, топливо, масло, смазочные материалы, антифриз, раствор, воздух и вода. Специально разработан для длительного срока службы в условиях сверхнизких температур. Температура: -55 °C +100 °C (-67 °F +212 °F) максимальная температура воздуха T = +70 °C (+160 °F) Длина: 61 м
| Артикул | Внутренний диаметр (условное обозначение) | Внутренний диаметр (мм) | Внутренний диаметр (дюйм) | Наружный диаметр (мм) | Наружный диаметр (дюйм) | Рабочее давление (МПа) | Рабочее давление (psi) | Разрывное давление (МПа) | Разрывное давление (psi) | Минимальный радиус изгиба (мм) | Минимальный радиус изгиба (дюйм) | Вес (кг/м) | Вес (фунт/фут) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1004944 | 24 | 38,0 | 1 1/2" | 50,6 | 1,99 | 29,0 | 4200 | 116,0 | 16800 | 250 | 9,84 | 2,659 | 1,79 |
| 1004945 | 32 | 51,0 | 2" | 64,7 | 2,55 | 28,0 | 4000 | 112,0 | 16000 | 318 | 12,52 | 4,062 | 2,73 |
Частые вопросы
Чем отличается EVOLUTION 4000 LT от стандартного EVOLUTION 4000 и когда нужно именно LT-исполнение?
LT — Low Temperature: внутренняя трубка и наружная оболочка сделаны из специальных эластомеров, сохраняющих гибкость и герметичность при сверхнизких температурах. Стандартный EVOLUTION 4000 при сильных морозах может жестеть и терять эластичность на изгибах, тогда как LT-исполнение разработано именно для эксплуатации в таких условиях — арктические месторождения, хладоснабжение, техника на открытом воздухе зимой.
Рукав d=38 мм — это крупный магистральный размер. Как обстоит дело с монтажом и выбором концевой арматуры?
На диаметре 38 мм рукав ISO 18752 требует согласованных обжимных фитингов: давление в серии EVOLUTION 4000 очень высокое, и при таком диаметре обжим должен производиться на специализированном оборудовании с матрицами под конкретную серию рукава. Важно использовать фитинги того же производителя или тех, для кого производитель рукава подтверждает совместимость в таблицах обжима — случайные сочетания на больших диаметрах несут риск разрыва в зоне концевой арматуры.
Можно ли использовать этот рукав для подачи антифриза в системах охлаждения горнодобывающих машин в северных регионах?
Антифриз и водные растворы прямо перечислены среди совместимых сред, а LT-исполнение ориентировано на работу именно при экстремальных морозах. Для горнодобывающей техники в северных регионах это одно из обоснованных применений: наружная оболочка устойчива к ультранизким температурам, озону и углеводородным загрязнениям, которые неизбежны в промышленной среде.
-
Артикул1004944
-
БрендAlfagomma
-
Вес (кг/м)2.659
-
Вес (фунт/фут)1.79
-
Внутренний диаметр (дюйм)1 1/2"
-
Внутренний диаметр (мм)38
-
Внутренний диаметр (условное обозначение)24
-
Минимальный радиус изгиба (дюйм)9.84
-
Минимальный радиус изгиба (мм)250
-
Модель рукаваEVOLUTION 4000 LT
-
Наружный диаметр (дюйм)1.99
-
Наружный диаметр (мм)50.6
-
применениеТопливо
-
Рабочее давление (psi)4200
-
Рабочее давление (МПа)29.0
-
Разрывное давление (psi)16800
-
Разрывное давление (МПа)116.0
Документация
 | Технический паспорт AlfaGomma EVOLUTION 4000 LT |
