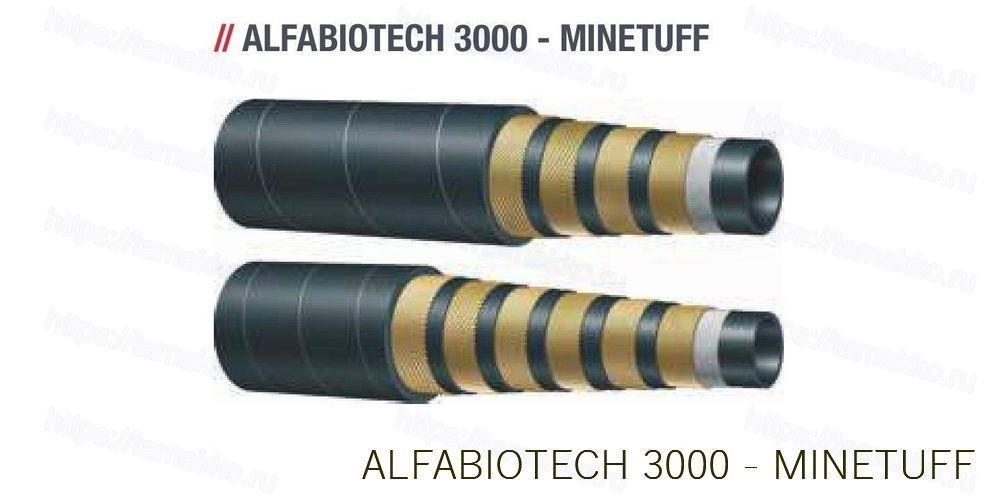

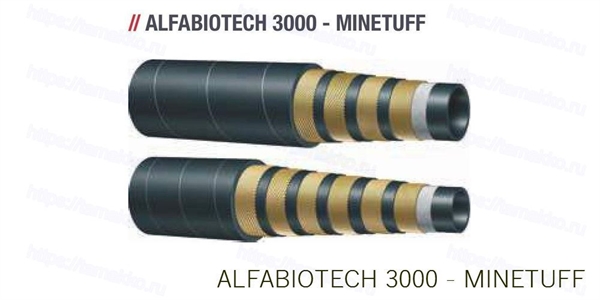

Рукав AlfaGomma ALFABIOTECH 3000 - MINETUFF 1001690, d=32 мм
Рукав AlfaGomma ALFABIOTECH 3000 - MINETUFF 1001690, d=32 мм
MSHA ISO 18752 - превышает SAE 100 R12
Внутренний слой: маслостойкая синтетическая резина и биоразлагаемые гидравлические жидкости.
Армирование: четыре/шесть спиралей из высокопрочной стальной проволоки.
Внешний слой: износостойкая, озоностойкая и углеводородостойкая синтетическая резина.
Применение: разработано для выдерживания очень требовательных условий, очень высокой производительности при давлении, пульсации и изгибе.
Температура: -40 °C +121 °C (-40 °F +250 °F)
Длина: 61 м от 1 1/4" до 3"
| Артикул | Конструкция | Внутренний диаметр (условное обозначение) | Внутренний диаметр (мм) | Внутренний диаметр (дюйм) | Наружный диаметр (мм) | Наружный диаметр (дюйм) | Рабочее давление (МПа) | Рабочее давление (psi) | Разрывное давление (МПа) | Разрывное давление (psi) | Минимальный радиус изгиба (мм) | Минимальный радиус изгиба (дюйм) | Вес (кг/м) | Вес (фунт/фут) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1001690 | 4WS | 20 | 32,0 | 1 1/4" | 45,7 | 1,80 | 21,0 | 3000 | 84,0 | 12000 | 230 | 9,06 | 2,184 | 1,47 |
| 1002574 | 4WS | 24 | 38,0 | 1 1/2" | 51,8 | 2,04 | 21,0 | 3000 | 84,0 | 12000 | 420 | 16,54 | 2,730 | 1,84 |
| 1003035 | 4WS | 32 | 51,0 | 2" | 66,8 | 2,63 | 21,0 | 3000 | 84,0 | 12000 | 560 | 22,05 | 3,940 | 2,65 |
| 1003036 | 6WS | 48 | 76,0 | 3" | 95,6 | 3,76 | 21,0 | 3000 | 84,0 | 12000 | 900 | 35,43 | 7,935 | 5,34 |
Частые вопросы
Зачем в названии серии есть слово ALFABIOTECH, если рукав выглядит как обычный гидравлический R12?
Это указание на специальный состав внутренней трубки: помимо маслостойкой синтетической резины, она совместима с биоразлагаемыми гидравлическими жидкостями. Экологические требования к технике, работающей вблизи водоёмов или заповедных зон, нередко обязывают использовать именно такие жидкости — и рукав закрывает эту задачу без замены на нестандартное решение.
Почему d=32 мм — это уже существенно отличающийся рукав по сравнению с малыми диаметрами этой же серии?
На диаметре 32 мм наружная оболочка переходит с гладкой на намотанную конструкцию — это заметно по маркировке серий MINETUFF у крупных размеров. Намотка обеспечивает сохранение круглого сечения под весом самого рукава и внешних нагрузок, а также упрощает прокладку без жёстких поддерживающих скоб. Стандарты ISO 18752 и SAE 100 R12 подтверждают расчётную нагрузку при пульсации и изгибе.
Подходит ли рукав для экскаваторов и кранов в горнодобывающей отрасли при постоянных пульсациях?
ALFABIOTECH 3000 MINETUFF прямо разработан для очень высоких требований к давлению и пульсациям — именно этим обусловлен выбор четырёхспиральной конструкции и соответствие ISO 18752. Маркировка MINETUFF означает повышенную механическую защиту оболочки, что критично в горнодобывающей технике, где рукава контактируют с породой, металлом конструкций и абразивными частицами.
-
Артикул1001690
-
БрендAlfagomma
-
Вес (кг/м)2.184
-
Вес (фунт/фут)1.47
-
Внутренний диаметр (дюйм)1 1/4"
-
Внутренний диаметр (мм)32
-
Внутренний диаметр (условное обозначение)20
-
Конструкция4WS
-
Минимальный радиус изгиба (дюйм)9.06
-
Минимальный радиус изгиба (мм)230
-
Модель рукаваALFABIOTECH 3000 - MINETUFF
-
Наружный диаметр (дюйм)1.80
-
Наружный диаметр (мм)45.7
-
применениеТяжелые условия
-
Рабочее давление (psi)3000
-
Рабочее давление (МПа)21.0
-
Разрывное давление (psi)12000
-
Разрывное давление (МПа)84.0
