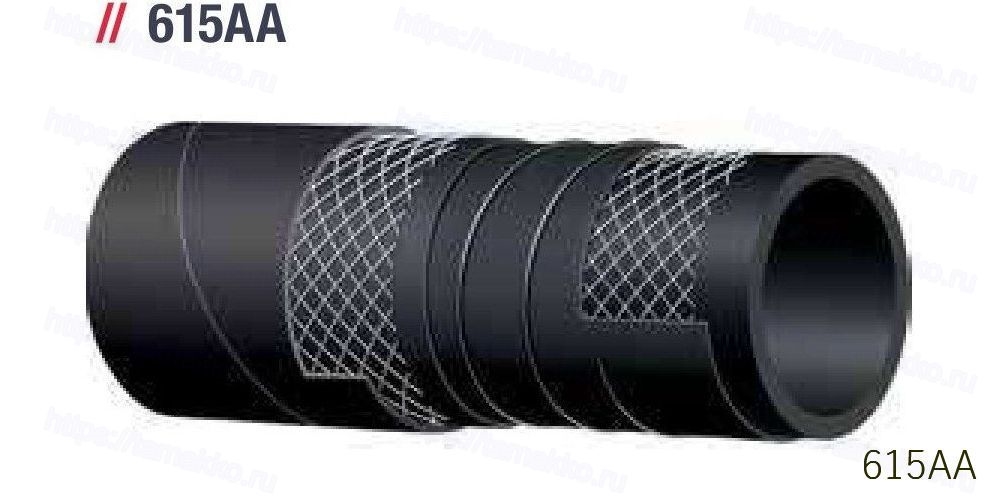

Рукав AlfaGomma 615AA Топливо/жидкий буровой раствор 20 бар, d=152.0 мм
Рукав AlfaGomma 615AA Топливо/жидкий буровой раствор 20 бар, d=152.0 мм
Применение: Снабжение буровых жесткая стенка - Топливо/жидкий буровой раствор 20 бар (300 psi)
Внутренний слой: черная проводящая NBR.
Армирование: текстильные корды высокой прочности со встроенной стальной спиралью - антистатическая проволока.
Внешний слой: черная проводящая CR - стойкая к истиранию, озону, углеводородам и огнестойкая.
Применение: топливо, масло и жидкий буровой раствор для перекачки с судов снабжения на морские платформы.
Также подходит для перекачки морской воды и баритового утяжелителя.
Также доступен в самозатапливающейся версии. Запас плавучести рассчитан в соответствии со стандартом GMPHOM 2009.
Предел прочности на разрыв:
ID 2" 2.000 кг
ID 3" 4.000 кг
ID 4" 7.000 кг
ID ≥ 5" 10.000 кг
Тип шланговых сборок, одобренный ABS.
Электрически непрерывный.
Постоянный режим работы: -30 °C +90 °C (-22 °F +194 °F)
Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Минимальный радиус изгиба | Вакуум | Вес | ||||||
мм | дюйм | мм | дюйм | бар | psi | бар | psi | мм | дюйм | % | кг/м | фунт/фут |
51,0 | 2" | 67,00 | 2,64 | 20 | 300 | 80 | 1200 | 255,0 | 10,04 | 100 | 2,210 | 1,49 |
76,0 | 3" | 94,00 | 3,70 | 20 | 300 | 80 | 1200 | 380,0 | 14,96 | 90 | 3,740 | 2,52 |
102,0 | 4" | 122,00 | 4,80 | 20 | 300 | 80 | 1200 | 510,0 | 20,08 | 90 | 5,470 | 3,68 |
127,0 | 5" | 149,00 | 5,87 | 20 | 300 | 80 | 1200 | 635,0 | 25,00 | 90 | 7,760 | 5,22 |
152,0 | 6" | 176,00 | 6,93 | 20 | 300 | 80 | 1200 | 760,0 | 29,92 | 90 | 10,200 | 6,86 |
203,0 | 8" | 237,00 | 9,33 | 20 | 300 | 80 | 1200 | 1015,0 | 39,96 | 90 | 19,060 | 12,81 |
-
БрендAlfagomma
-
вакуум (%)90
-
Вес (кг/м)10.200
-
Вес (фунт/фут)6.86
-
Внутренний диаметр (дюйм)6"
-
Внутренний диаметр (мм)152.0
-
Минимальный радиус изгиба (дюйм)29.92
-
Минимальный радиус изгиба (мм)760.0
-
Модель рукава615AA
-
Наружный диаметр (дюйм)6.93
-
Наружный диаметр (мм)176.00
-
применениеСнабжение буровых установок
-
Рабочее давление (psi)300
-
Рабочее давление (бар)20
-
Разрывное давление (psi)1200
-
Разрывное давление (бар)80
Документация
 | Технический паспорт AlfaGomma 615AA (PDF) |
