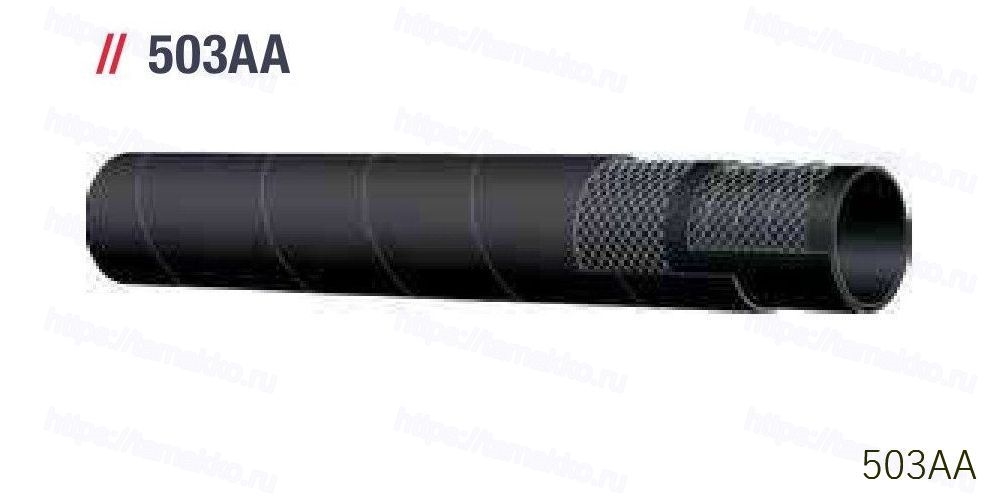

Рукав AlfaGomma 503AA для кислотно/химических веществ, напорно-всасывающий 16 бар, d=63.0 мм
Рукав AlfaGomma 503AA для кислотно/химических веществ, напорно-всасывающий 16 бар, d=63.0 мм
Применение: Кислотно-химический всасывание/нагнетание 16 бар (240 psi) - EPDM - EN 12115
Кислотостойкий химический рукав для всасывания и нагнетания 16 бар (240 psi) - EPDM EN 12115
Внутренний слой: черный токопроводящий EPDM.
Усиление: высокопрочные текстильные корды со встроенной стальной спиралью - антистатическая проволока.
Наружный слой: черный токопроводящий EPDM - абразивостойкий, озоностойкий и огнестойкий.
Применение: всасывание и нагнетание кислот и химических веществ.
Подходит для использования в потенциально взрывоопасных средах.
Постоянный режим работы: -30 °C +100 °C (-22 °F +212 °F) в зависимости от перекачиваемого химического вещества.
Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Минимальный радиус изгиба | Вакуум | Вес | ||||||
мм | дюйм | мм | дюйм | бар | psi | бар | psi | мм | дюйм | % | кг/м | фунт/фут |
19,0 | 3/4" | 31,00 | 1,22 | 16 | 240 | 64 | 960 | 95,0 | 3,74 | 90 | 0,730 | 0,50 |
25,0 | 1" | 37,00 | 1,46 | 16 | 240 | 64 | 960 | 125,0 | 4,92 | 90 | 0,900 | 0,61 |
32,0 | 1 1/4" | 44,00 | 1,73 | 16 | 240 | 64 | 960 | 160,0 | 6,30 | 90 | 1,080 | 0,73 |
38,0 | 1 1/2" | 51,00 | 2,01 | 16 | 240 | 64 | 960 | 190,0 | 7,48 | 90 | 1,240 | 0,84 |
50,0 | 2" | 66,00 | 2,60 | 16 | 240 | 64 | 960 | 250,0 | 9,84 | 90 | 1,880 | 1,27 |
51,0 | 2" | 67,00 | 2,64 | 16 | 240 | 64 | 960 | 250,0 | 9,84 | 90 | 1,910 | 1,29 |
63,0 | 2 1/2" | 79,00 | 3,11 | 16 | 240 | 64 | 960 | 300,0 | 11,81 | 90 | 2,480 | 1,67 |
75,0 | 3" | 91,00 | 3,58 | 16 | 240 | 64 | 960 | 350,0 | 13,78 | 80 | 2,960 | 1,99 |
76,0 | 3" | 92,00 | 3,62 | 16 | 240 | 64 | 960 | 350,0 | 13,78 | 80 | 2,990 | 2,01 |
100,0 | 4" | 116,00 | 4,57 | 16 | 240 | 64 | 960 | 450,0 | 17,72 | 80 | 3,970 | 2,67 |
102,0 | 4" | 118,00 | 4,65 | 16 | 240 | 64 | 960 | 450,0 | 17,72 | 80 | 4,040 | 2,72 |
-
БрендAlfagomma
-
вакуум (%)90
-
Вес (кг/м)2.480
-
Вес (фунт/фут)1.67
-
Внутренний диаметр (дюйм)2 1/2"
-
Внутренний диаметр (мм)63.0
-
Минимальный радиус изгиба (дюйм)11.81
-
Минимальный радиус изгиба (мм)300.0
-
Модель рукава503AA
-
Наружный диаметр (дюйм)3.11
-
Наружный диаметр (мм)79.00
-
применениеКислоты, Химикаты и Универсальные
-
Рабочее давление (psi)240
-
Рабочее давление (бар)16
-
Разрывное давление (psi)960
-
Разрывное давление (бар)64
Документация
 | Технический паспорт AlfaGomma 503AA (PDF) |
