Рукав AlfaGomma 203AL для охлаждения печей 10 бар, d=90.0 мм
Рукав AlfaGomma 203AL для охлаждения печей 10 бар, d=90.0 мм

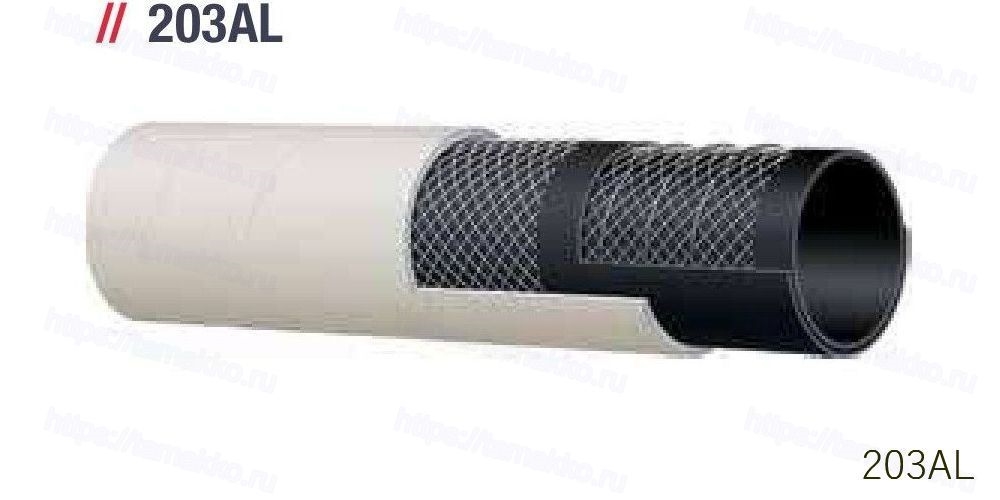

Применение: Охлаждение печей 10 бар (150 psi) - Жесткая стенка
Внутренний слой: черный SBR.
Армирование: высокопрочные текстильные корды со встроенной стальной спиралью.
Внешний слой: черный SBR - покрытие из фибергласса, не содержащее пыли и покрытое смолой.
Применение: универсальный шланг для всасывания и подачи воды в системах охлаждения печей. Специально разработан для выдерживания жары, брызг расплавленного металла и открытого пламени.
Постоянный режим работы: -30 °C +80 °C (-22 °F +176 °F)
покрытие устойчиво до 540 °C (1000 °F)
Внутренний диаметр | Наружный диаметр | Рабочее давление | Разрывное давление | Минимальный радиус изгиба | Вакуум | Вес | ||||||
мм | дюйм | мм | дюйм | бар | psi | бар | psi | мм | дюйм | % | кг/м | фунт/фут |
51,0 | 2" | 63,00 | 2,48 | 10 | 150 | 30 | 450 | 255,0 | 10,04 | 100 | 1,810 | 1,22 |
60,0 | 2 3/8" | 72,00 | 2,83 | 10 | 150 | 30 | 450 | 300,0 | 11,81 | 100 | 2,260 | 1,52 |
63,0 | 2 1/2" | 75,00 | 2,95 | 10 | 150 | 30 | 450 | 315,0 | 12,40 | 90 | 2,360 | 1,59 |
76,0 | 3" | 88,00 | 3,46 | 10 | 150 | 30 | 450 | 380,0 | 14,96 | 90 | 2,800 | 1,89 |
80,0 | 3 1/8" | 92,00 | 3,62 | 10 | 150 | 30 | 450 | 400,0 | 15,75 | 90 | 2,940 | 1,98 |
90,0 | 3 1/2" | 102,00 | 4,02 | 10 | 150 | 30 | 450 | 450,0 | 17,72 | 90 | 3,780 | 2,55 |
102,0 | 4" | 114,00 | 4,49 | 10 | 150 | 30 | 450 | 510,0 | 20,08 | 90 | 4,240 | 2,85 |
-
БрендAlfagomma
-
вакуум (%)90
-
Вес (кг/м)3.780
-
Вес (фунт/фут)2.55
-
Внутренний диаметр (дюйм)3 1/2"
-
Внутренний диаметр (мм)90.0
-
Минимальный радиус изгиба (дюйм)17.72
-
Минимальный радиус изгиба (мм)450.0
-
Модель рукава203AL
-
Наружный диаметр (дюйм)4.02
-
Наружный диаметр (мм)102.00
-
применениеОхлаждение печей и кабелей
-
Рабочее давление (psi)150
-
Рабочее давление (бар)10
-
Разрывное давление (psi)450
-
Разрывное давление (бар)30
Документация
 | Технический паспорт AlfaGomma 203AL (PDF) |
