Редукционный соединитель DS20 на DS12 (корпус) от Cast
Редукционный соединитель DS20 на DS12 (корпус). Соединения с врезным кольцом (DIN 2353). Прямой адаптер (серия PR)
Данный редукционный соединитель, артикул 104133.1, представляет собой корпус для создания герметичного и надежного перехода между гидравлическими трубками различного диаметра – с 20 мм на 12 мм. Произведен компанией CAST в серии S (тяжелая серия), он предназначен для высоконагруженных систем. Основными областями применения являются промышленное оборудование, мобильная техника, станки, где требуется стабильное соединение в условиях высокого давления для минеральных масел, смазок и топлива.
Конструктивно это корпус редукционного фитинга, обеспечивающий совместимость с трубными соединениями 24° согласно стандарту DIN 2353. Важно отметить, что, несмотря на применение для компонентов DIN 2353, сам корпус данной позиции не соответствует норме ISO 8434-1 и доступен исключительно по запросу. Он предназначен для использования с соответствующими накидными гайками и обжимными кольцами, формируя прочное, устойчивое к вибрациям соединение.

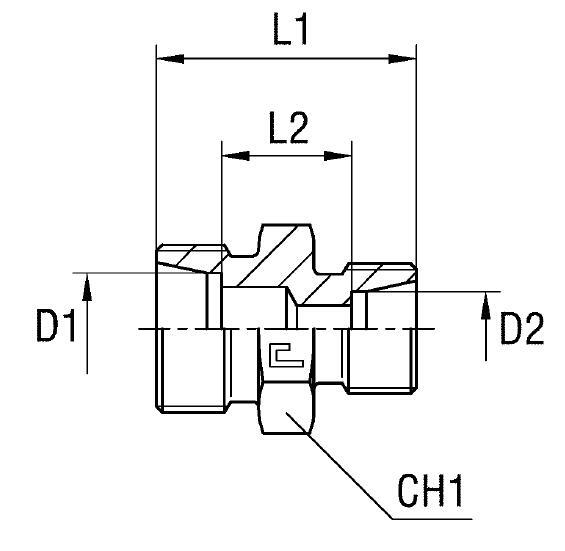

- Рабочее давление (WP): 420 бар
- Диаметр трубы D1: 20 мм
- Диаметр трубы D2: 12 мм
- Размер под ключ CH1: 32 мм
- Размер под ключ CH2: 36 мм
- Длина L1: 40 мм
- Длина L2: 22 мм
- Длина L3: 59,5 мм
- Стандарт соединения: Соединения 24° DIN 2353
Стандартное исполнение корпуса выполнено из стали. Для особых условий эксплуатации, таких как агрессивные среды или повышенные требования к коррозионной стойкости, доступен вариант из нержавеющей стали AISI 316. Для заказа фитинга CAST из нержавеющей стали AISI 316 следует заменить первые две цифры артикула с 10.... на 11..... Если требуется фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, префикс артикула меняется с 10.... на 14..... Позиция поставляется как корпус, без обжимных колец и гаек, которые заказываются отдельно.
