Прямой соединитель под кольцо DS30 M42x2 (корпус) от Cast
Прямой соединитель под кольцо DS30 M42x2 (корпус). Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Артикул 103522.1 представляет собой прямой соединитель для создания герметичных гидравлических систем, предназначенный для монтажа под обжимное кольцо. Разработанный компанией Cast, данный фитинг относится к серии S и идеально подходит для систем среднего и высокого давления, включая мобильную технику, станки и общепромышленные установки, где требуется надежное и компактное подключение гидравлических линий. Обеспечивает безопасное соединение труб диаметром 30 мм.
Конструкция представляет собой корпус прямого фитинга, спроектированный для использования с трубами, соответствующими стандарту 24° DIN 2353. Соединение формируется посредством аксиального обжима уплотнительного кольца между конусом фитинга и конусной поверхностью трубной арматуры, гарантируя высокую герметичность и устойчивость к вибрациям. Высокая прочность корпуса обеспечивает надежную работу в условиях повышенного давления.
- Тип соединения: Под обжимное кольцо (DS)
- Стандарт: DIN 2353 (24° конус)
- Производитель: Cast
- Рабочее давление (WP): 420 бар
- Диаметр трубы (D1): 30 мм
- Размер резьбы: M42x2
- Серия: S (тяжелая)

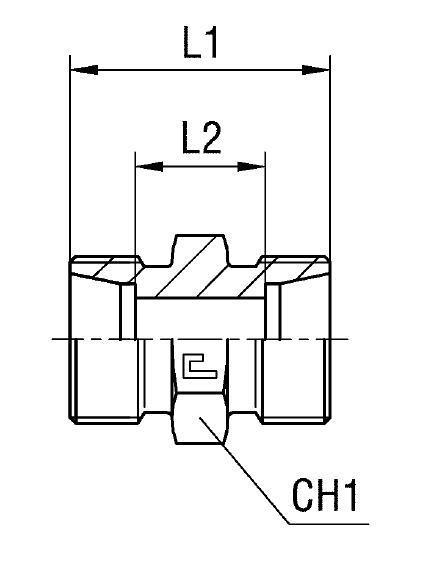

- Габаритные размеры (L1): 54 мм
- Габаритные размеры (L2): 27 мм
- Размер под ключ (CH1/CH2): 46/50 мм
Данный соединитель поставляется как корпус. Для формирования полного трубного соединения могут потребоваться соответствующие наконечники и обжимные кольца. Для эксплуатации в агрессивных средах или условиях повышенной коррозии, рекомендуется рассматривать варианты исполнения из нержавеющей стали AISI 316 (артикул начинается с 11...) или комбинированные варианты (артикул начинается с 14...). При необходимости заказа специфического исполнения, пожалуйста, следуйте инструкциям по изменению префикса артикула. Этот фитинг CAST обеспечивает надежность даже в самых требовательных приложениях.
