Прямой соединитель под кольцо DS20 M30x2 в сборе от Cast
Прямой соединитель под кольцо DS20 M30x2 в сборе. Соединения с врезным кольцом (DIN 2353). Прямые адаптеры DIN 2353
Данный прямой соединитель, артикул 103520 от производителя CAST, предназначен для создания герметичных и прочных соединений в гидравлических системах. Изделие относится к серии S и обеспечивает надежное подключение, минимизируя утечки. Применяется в стационарных установках, мобильной технике, а также в системах смазки и топливоподачи, где требуется стабильная работа при стандартном давлении.
Конструкция представляет собой прямой фитинг CAST, обеспечивающий высоконадежное трубное соединение. Он полностью соответствует стандарту DIN 2353, что гарантирует совместимость с соответствующими трубками и конусностью 24°. Это обеспечивает оптимальное сопряжение и герметичность системы без необходимости использования дополнительных уплотняющих материалов.
- Артикул: 103520
- Рабочее давление (WP): 420 бар
- Диаметр трубы M1/D1: 20 мм

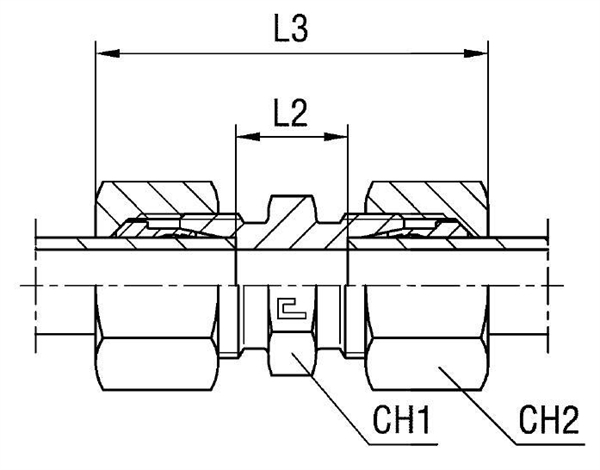

- Размер под ключ 1 (CH1): 32 мм
- Размер под ключ 2 (CH2): 36 мм
- Серия: S
- Стандарт трубного соединения: Соединения 24° DIN 2353
- Длина L1: 44 мм
- Длина L2: 23 мм
- Длина L3: 66 мм
В стандартном исполнении фитинг поставляется из стали. Для обеспечения коррозионной стойкости в агрессивных средах и при работе с особыми жидкостями доступны варианты из нержавеющей стали. Чтобы заказать исполнение из нержавеющей стали AISI 316, необходимо изменить префикс артикула с 10.... на 11..... Комплектация с гайкой из нержавеющей стали AISI 304 (при сохранении корпуса из AISI 316) доступна при изменении префикса на 14..... Это позволяет адаптировать соединитель под конкретные эксплуатационные условия.
